Toyota Corolla Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir el pistón o el segmento del pistón.

Haga clic aquí

PROCEDIMIENTO

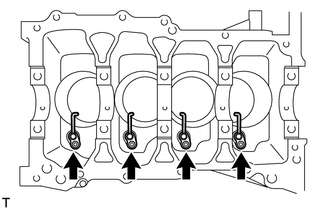

1. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DE ACEITE N° 1

(a) Utilice una llave hexagonal de cubo de 5 mm para instalar los 4 subconjuntos de las boquillas de aceite n° 1 con los 4 pernos.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

2. INSTALE EL PISTÓN

(a) Coloque un anillo de retención nuevo en un extremo del orificio del pasador del pistón con un destornillador.

OBSERVACIÓN:

Procure que la separación de los extremos del anillo de retención no esté alineada con la muesca del pistón.

*a

Muesca

(b) Caliente gradualmente el pistón aproximadamente de 80 a 90°C (176 a 194°F).

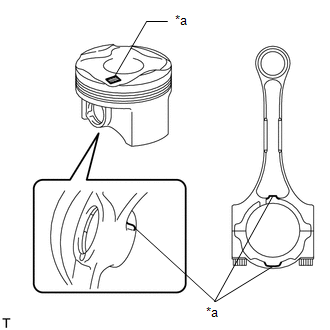

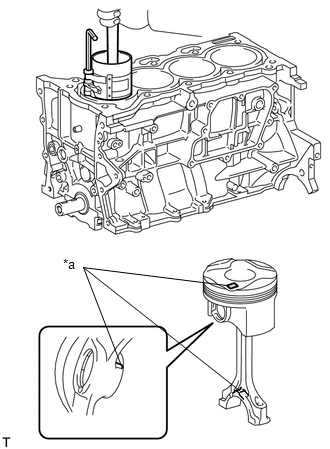

(c) Alinee las marcas delanteras del pistón y la biela, inserte la biela en el pistón y, a continuación, introduzca el pasador del pistón con el pulgar hasta que el pasador entre en contacto con el anillo de retención.

OBSERVACIÓN:

El pistón y el pasador del pistón forman un conjunto.

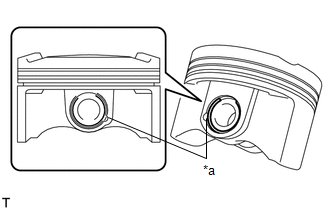

*a

Marca delantera

(d) Coloque un anillo de retención nuevo en el otro extremo del orificio del pasador del pistón con un destornillador.

OBSERVACIÓN:

Procure que la separación de los extremos del anillo de retención no esté alineada con la muesca del pistón.

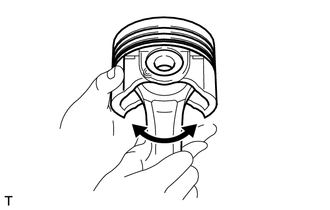

(e) Compruebe el estado del racor situado entre el pistón y el pasador del pistón intentando mover el pistón hacia adelante y atrás en la zona del pasador del pistón.

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir el pistón.

Haga clic aquí

3. INSTALE EL JUEGO DE SEGMENTOS DE PISTÓN

(a) Para tipo de 2 pieza:

(1) Coloque manualmente el anillo de lubricación y el expansor de dicho anillo.

AVISO:

  • Instale el expansor del anillo de lubricación y el anillo de lubricación de modo que los extremos del anillo queden en lados opuestos.
  • Coloque firmemente el expansor del anillo de lubricación en la ranura interna del anillo de lubricación.

*1

Expansor del anillo de lubricación

*2

Anillo de lubricación

*a

Junta de la bobina

*b

Extremo del anillo de lubricación

(b) Para tipo de 3 pieza:

(1) Instale a mano el expansor del anillo de lubricación y los 2 rieles laterales.

AVISO:

Cuando instale el riel lateral superior y el riel lateral inferior, los extremos del expansor del anillo de lubricación se pueden superponer. Si esto ocurre, el riel lateral superior o el riel lateral inferior podrían moverse fuera de su ranura.

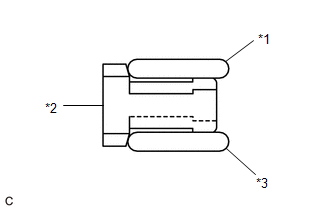

*1

Riel lateral superior

*2

Expansor del anillo de lubricación

*3

Riel lateral inferior

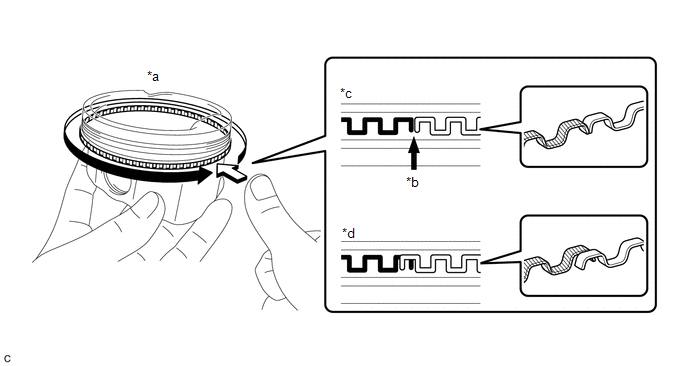

(2) Asegúrese de que los extremos del expansor del anillo de lubricación no se superpongan y que el riel lateral superior y el riel lateral inferior se instalen correctamente en la ranura.

*a

Presione alrededor de la circunferencia

*b

Extremo del anillo

*c

Correcto

*d

Incorrecto (los extremos del expansor del anillo de lubricación se superponen)

AVISO:

  • Después de instalar el expansor del anillo de lubricación, el riel lateral superior y el riel lateral inferior, presione alrededor de la circunferencia con un dedo para asegurarse de que se han colocado correctamente en la ranura.
  • Si el expansor del anillo de lubricación no está bien colocado en la ranura, asegúrese de que los extremos del expansor del anillo de lubricación no se superpongan.
  • Si los extremos del expansor del anillo de lubricación se superponen, extraiga el riel lateral superior y el riel lateral inferior y vuelva a alinear el expansor del anillo de lubricación con un destornillador.

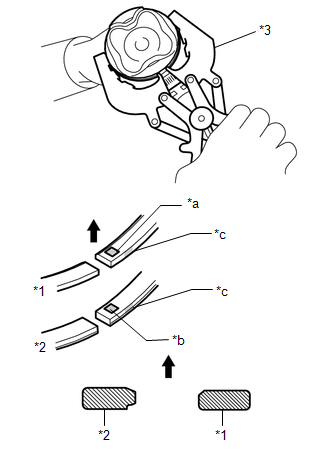

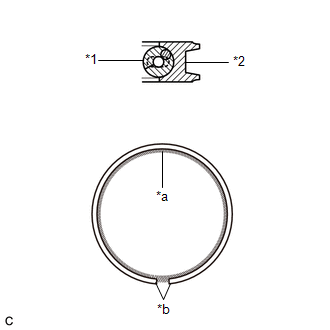

(c) Utilice el expansor de segmentos de pistón para instalar los anillos de compresión n° 1 y n° 2 de forma que las marcas de pintura queden colocadas tal y como se indica en la ilustración.

*1

Anillo de compresión n° 1

*2

Anillo de compresión n° 2

*3

Expansor de segmentos de pistón

*a

Marca de código (U)

*b

Marca de código (2U)

*c

Marca de pintura

Hacia arriba

AVISO:

  • Coloque el anillo de compresión n° 1 con la marca de código (U) orientada hacia arriba.
  • Coloque el anillo de compresión n° 2 con la marca de código (2U) orientada hacia arriba.
  • Las marcas de pintura solo se pueden comprobar en los anillos de compresión nuevos. Si vuelve a utilizar los anillos de compresión, compruebe el perfil de cada uno de ellos para colocarlos en la posición correcta.

(d) Para tipo de 2 pieza:

(1) Coloque el juego de segmentos de pistón de modo que los extremos de los segmentos queden tal como se muestra en la ilustración.

*1

Anillo de compresión y anillo de lubricación n° 1

*2

Anillo de compresión y expansor del anillo de lubricación n° 2

Parte delantera del motor

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir el segmento de pistón.

Haga clic aquí

(e) Para tipo de 3 pieza:

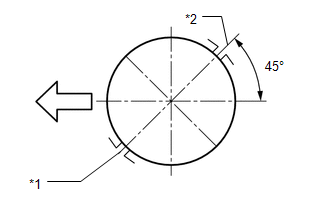

(1) Coloque el juego de segmentos de pistón de modo que los extremos de los segmentos queden tal como se muestra en la ilustración.

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir el segmento de pistón.

Haga clic aquí

4. INSTALE EL COJINETE DEL CIGÜEÑAL

(a) Instale el cojinete del cigüeñal (excepto el muñón n° 3).

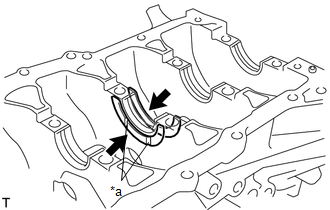

(1) Instale el cojinete del cigüeñal en el subconjunto del bloque de cilindros.

OBSERVACIÓN:

Ambos lados de la ranura de engrase en el subconjunto del bloque de cilindros deben ser visibles a través de los orificios de alimentación de aceite del cojinete del cigüeñal. La cantidad visible en ambos lados de los orificios debe ser la misma.

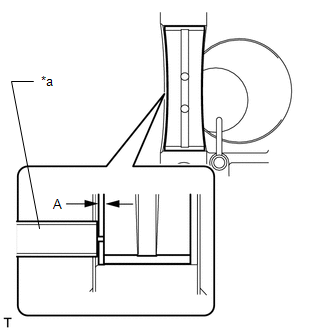

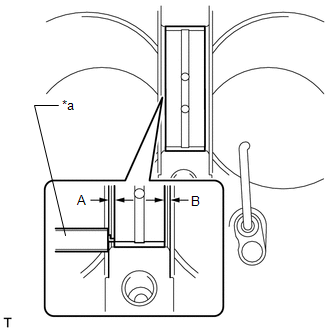

(2) Utilice un calibre de nonio para medir la distancia entre el borde del subconjunto del bloque de cilindros y el borde del cojinete del cigüeñal.

Dimensión (A):

0.5 a 1.0 mm (0.0197 a 0.0394 pulg.)

AVISO:

No aplique aceite de motor en los cojinetes del cigüeñal ni en las superficies de contacto.

*a

Calibre de nonio

(b) Instale el cojinete del cigüeñal (para el muñón n° 3).

(1) Instale el cojinete del cigüeñal en el subconjunto del bloque de cilindros.

OBSERVACIÓN:

Ambos lados de la ranura de engrase en el subconjunto del bloque de cilindros deben ser visibles a través de los orificios de alimentación de aceite del cojinete del cigüeñal. La cantidad visible en ambos lados de los orificios debe ser la misma.

(2) Utilice un calibre de nonio para medir la distancia entre el borde del subconjunto del bloque de cilindros y el borde del cojinete del cigüeñal.

Diferencia entre (A) y (B):

0.5 mm (0.0197 pulg.) o menos

AVISO:

No aplique aceite de motor en los cojinetes del cigüeñal ni en las superficies de contacto.

*a

Calibre de nonio

(c) Coloque el cojinete del cigüeñal.

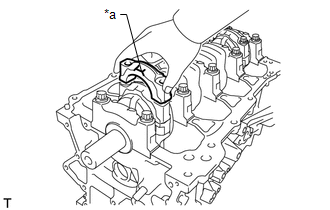

(1) Coloque el cojinete del cigüeñal en el sombrerete del cigüeñal.

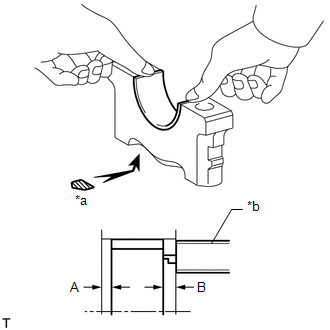

(2) Utilice un calibre de nonio para medir la distancia entre el borde del sombrerete del cigüeñal y el borde del cojinete del cigüeñal.

Diferencia entre (A) y (B):

0.5 mm (0.0197 pulg.) o menos

AVISO:

No aplique aceite de motor en los cojinetes del cigüeñal ni en las superficies de contacto.

*a

Marca 1, 2, 3, 4 o 5

*b

Calibre de nonio

5. COLOQUE LA ARANDELA DE EMPUJE SUPERIOR DEL CIGÜEÑAL

(a) Coloque las 2 arandelas de empuje superiores del cigüeñal en la posición del muñón n° 3 del subconjunto del bloque de cilindros con las ranuras de engrase orientadas hacia fuera.

*a

Ranura de engrase

(b) Aplique aceite de motor en las arandelas de empuje superiores del cigüeñal.

6. INSTALE EL CIGÜEÑAL

(a) Engrase los cojinetes superiores del cigüeñal con aceite de motor e instale el cigüeñal en el subconjunto del bloque de cilindros.

(b) Engrase los cojinetes inferiores del cigüeñal con aceite de motor.

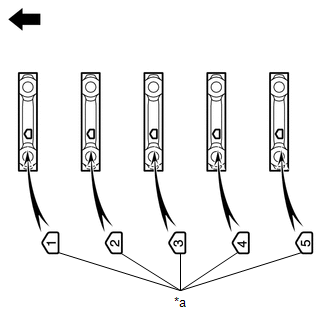

(c) Examine las marcas numéricas e instale los sombreretes del cojinete del cigüeñal en el subconjunto del bloque de cilindros.

*a

Marca de número

Parte delantera del motor

(d) Aplique una fina capa de aceite de motor en las roscas y por debajo de las cabezas de los pernos de fijación de los sombreretes del cigüeñal.

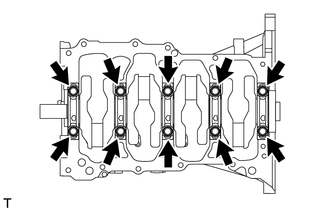

(e) Instale temporalmente los 10 pernos de fijación del sombrerete del cigüeñal.

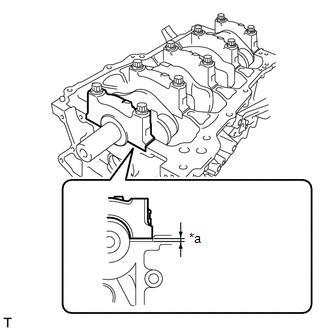

(f) Empuje el sombrerete del cigüeñal con la mano hasta que la holgura entre el sombrerete del cigüeñal y el subconjunto del bloque de cilindros sea inferior a 5 mm (0.197 pulg.).

*a

Inferior a 5 mm

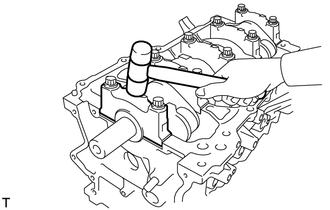

(g) Golpee suavemente el sombrerete del cigüeñal con un martillo de plástico hasta ajustarlo correctamente.

(h) Instale los pernos de fijación del sombrerete del cigüeñal.

AVISO:

Los pernos de fijación del sombrerete del cigüeñal se aprietan en 2 pasos progresivos.

(i) Paso 1:

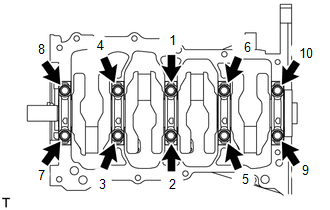

(1) Apriete de manera uniforme los 10 pernos del juego de sombreretes del cigüeñal en el orden indicado en la ilustración.

Torque:

40 N·m {408 kgf·cm, 30 ft·lbf}

(j) Paso 2:

(1) Marque con pintura la parte delantera de los pernos de fijación de los sombreretes del cigüeñal.

*a

Marca de pintura

Parte delantera del motor

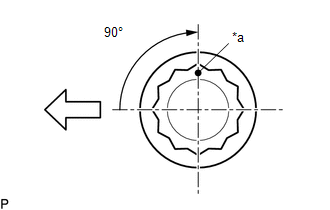

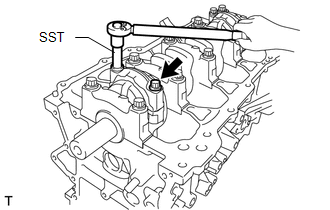

(2) Apriete los pernos de fijación del sombrerete del cigüeñal 90° en el orden indicado en el paso 1.

(k) Compruebe si las marcas de pintura ahora están a un ángulo de 90° con respecto a la parte delantera.

(l) Verifique que el cigüeñal gira con suavidad.

(m) Compruebe el juego de empuje del cigüeñal.

Haga clic aquí

7. INSTALE EL COJINETE DE BIELA

(a) Coloque el cojinete de biela en las bielas y en los sombreretes de la biela.

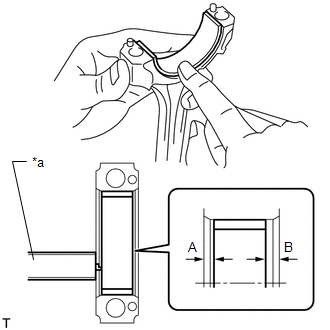

(b) Mida la distancia entre los extremos de la biela y el cojinete de la biela, y entre el sombrerete de la biela y el cojinete de la biela con un calibre de nonio.

Diferencia entre (A) y (B):

0 a 0.7 mm (0 a 0.0276 pulg.)

AVISO:

No aplique aceite de motor en los cojinetes de la biela ni en las superficies de contacto.

*a

Calibre de nonio

8. INSTALE EL SUBCONJUNTO DEL PISTÓN CON LA BIELA

(a) Engrase las paredes de los cilindros, los pistones y las superficies de los cojinetes de las bielas con aceite de motor.

(b) Para tipo de 2 pieza:

(1) Coloque el juego de segmentos de pistón de modo que los extremos de los segmentos queden tal como se muestra en la ilustración.

*1

Anillo de compresión y anillo de lubricación n° 1

*2

Anillo de compresión y expansor del anillo de lubricación n° 2

Parte delantera del motor

AVISO:

No alinee los extremos del segmento.

(c) Para tipo de 3 pieza:

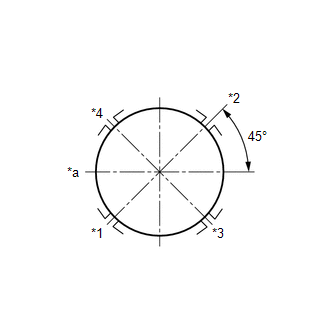

(1) Sitúe los segmentos de pistón de forma que sus extremos estén colocados como aparece en la ilustración.

*1

Expansor del anillo de lubricación y del anillo de compresión n° 1

*2

Anillo de compresión n° 2

*3

Riel lateral superior

*4

Riel lateral inferior

*a

Parte delantera del motor

(2) Asegúrese de que los extremos del expansor del anillo de lubricación no se superpongan y que el riel lateral superior y el riel lateral inferior se instalen correctamente en la ranura.

*a

Presione alrededor de la circunferencia

*b

Extremo del anillo

*c

Correcto

*d

Incorrecto (los extremos del expansor del anillo de lubricación se superponen)

AVISO:

  • Después de instalar el expansor del anillo de lubricación, el riel lateral superior y el riel lateral inferior, presione alrededor de la circunferencia con un dedo para asegurarse de que se han colocado correctamente en la ranura.
  • Si el expansor del anillo de lubricación no está bien colocado en la ranura, asegúrese de que los extremos del expansor del anillo de lubricación no se superpongan.
  • Si los extremos del expansor del anillo de lubricación se superponen, extraiga el riel lateral superior y el riel lateral inferior y vuelva a alinear el expansor del anillo de lubricación con un destornillador.

(d) Empuje el pistón del número adecuado y la biela hacia dentro de cada cilindro con un compresor de segmentos de pistón dejando la marca delantera del pistón hacia adelante.

AVISO:

  • Cuando introduzca el subconjunto del pistón con pasador con la biela, evite que entre en contacto con el subconjunto de la boquilla de aceite n° 1.
  • Haga coincidir cada sombrerete de biela numerado con su biela correspondiente.

*a

Marca delantera

(e) Asegúrese de que la marca delantera del sombrerete de biela esté orientada en la dirección correcta.

*a

Marca delantera

(f) Aplique una fina capa de aceite de motor en las roscas y por debajo de las cabezas de los pernos de la biela.

(g) Instale los pernos de la biela.

AVISO:

Los pernos de biela se aprietan en 2 pasos progresivos.

(h) Paso 1:

(1) Con la SST, apriete de forma alternativa los pernos de la biela del sombrerete de biela en varios pasos.

SST: 09205-16011

Torque:

20 N·m {204 kgf·cm, 15 ft·lbf}

(i) Paso 2:

(1) Marque con pintura la parte delantera de los pernos de la biela.

*a

Marca de pintura

Parte delantera del motor

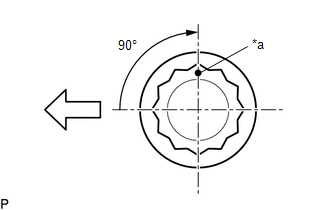

(2) Apriete los pernos de la biela 90°, tal y como se muestra en la ilustración.

(j) Verifique que el cigüeñal gira con suavidad.

(k) Compruebe el juego de empuje de la biela.

Haga clic aquí

9. INSTALE LA CAJA DE VENTILACIÓN N° 1

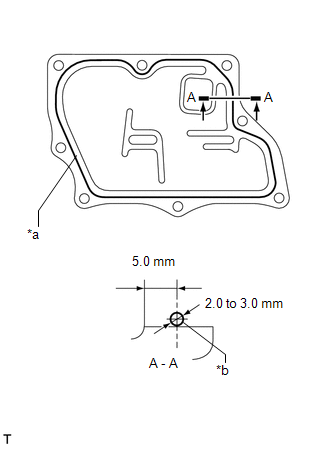

(a) Aplique empaquetadura de sellado en una línea continua como se observa en la ilustración.

Empaquetadura de sellado:

Empaquetadura de sellado negra original de Toyota, Three Bond 1207B o equivalente

Especificaciones de la aplicación:

Diámetro de empaquetadura de sellado

Distancia desde el borde interior de la cubierta al centro de la empaquetadura de sellado

2.0 a 3.0 mm (0.0787 a 0.118 pulg.)

5.0 mm (0.118 pulg.)

AVISO:

  • Elimine todo resto de aceite de las superficies de contacto.
  • Coloque la caja de ventilación n° 1 en menos de 3 minutos y apriete los pernos y las tuercas antes de que hayan transcurrido 15 minutos desde la aplicación de la empaquetadura de sellado.
  • No ponga en marcha el motor hasta 2 horas después de la instalación.

*a

Empaquetadura de sellado

*b

Diámetro de empaquetadura de sellado

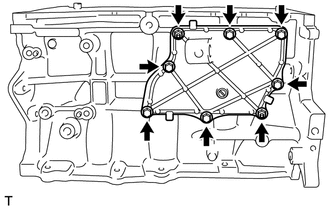

(b) Instale la caja de ventilación n° 1 con los 6 pernos y las 2 tuercas.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

    SustituciÓn

    Conjunto Del Motor
