UBICACIÓN DE LAS PIEZAS

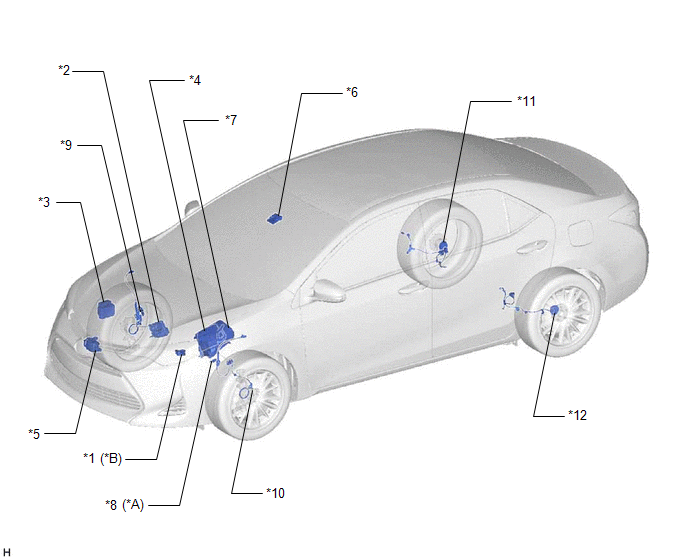

ILUSTRACIÓN

*A

Para transeje manual 2ZR-FE

*B

para CVT

*1

CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

*2

CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR

*3

CONJUNTO DEL ACTUADOR DEL FRENO (ECU DE CONTROL DE DERRAPE)

*4

ECM

*5

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

*6

CÁMARA DE RECONOCIMIENTO DE AVANCE

*7

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- RELÉ DE CONTROL DE LAS LUCES DE FRENO (RELÉ STOP LP)

- RELÉ IG2

- FUSIBLE ALT

*8

INTERRUPTOR DE POSICIÓN DE PUNTO MUERTO

*9

SENSOR DE VELOCIDAD DELANTERO DERECHO

*10

SENSOR DE VELOCIDAD DELANTERO IZQUIERDO

*11

SENSOR DE VELOCIDAD TRASERO DERECHO (SUBCONJUNTO DEL CUBO DEL EJE TRASERO DERECHO)

*12

SENSOR DE VELOCIDAD TRASERO IZQUIERDO (SUBCONJUNTO DEL CUBO DEL EJE TRASERO IZQUIERDO)

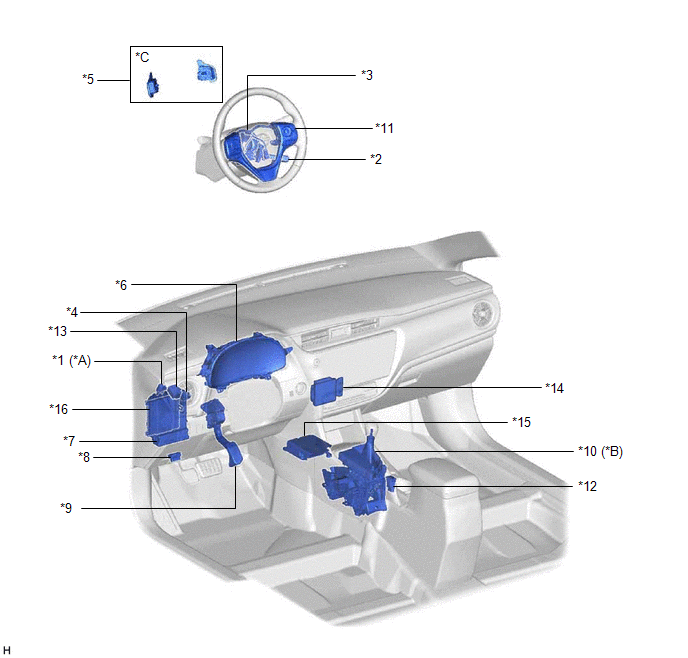

ILUSTRACIÓN

*A

Para transeje manual

*B

para CVT

*C

Con conjunto del interruptor de cambio de la transmisión

-

-

*1

CONJUNTO DEL INTERRUPTOR DE ARRANQUE POR EMBRAGUE

*2

INTERRUPTOR PRINCIPAL DE CONTROL DE LA VELOCIDAD DE CRUCERO

*3

SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

- SENSOR DE DIRECCIÓN

- SUBCONJUNTO DEL CABLE ESPIRAL

*4

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*5

CONJUNTO DEL INTERRUPTOR DEL CAMBIO DE TRANSMISIÓN

*6

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*7

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- RELÉ IG1 N° 1

- FUSIBLE ECU-IG N° 2

- FUSIBLE ECU-IG N° 3

- FUSIBLE STOP

- FUSIBLE IGN

*8

DLC3

*9

CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR

*10

CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN

- INTERRUPTOR DE CONTROL DE LA TRANSMISIÓN

*11

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

- INTERRUPTOR DE CONTROL DE LA DISTANCIA ENTRE VEHÍCULOS

*12

INTERRUPTOR VSC OFF

*13

AVISADOR ACÚSTICO DE CONTROL DE DERRAPE

*14

CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

*15

CONJUNTO DEL SENSOR DEL AIRBAG (SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN)

*16

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)
