Toyota Corolla Manual de Taller: Terminales Del Ecm

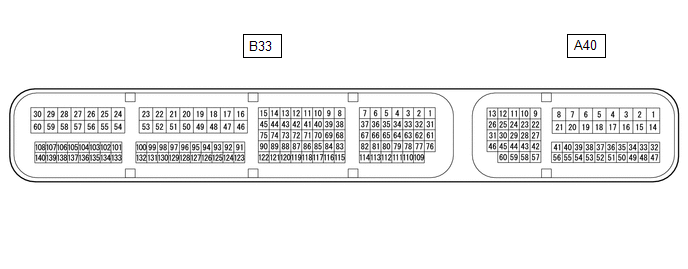

TERMINALES DEL ECM

REVISE EL ECM

N° de terminal (símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

*1: Para CVT (sin Shiftmatic secuencial deportivo)

*2: Para CVT (con Shiftmatic secuencial deportivo)

*3: Para transeje manual

A40-9 (STP) - B33-16 (E1)

L - BR

Señal de las luces de freno

Interruptor de encendido en posición ON, pedal del freno pisado

11 a 14 V

A40-9 (STP) - B33-16 (E1)

L - BR

Señal de las luces de freno

Interruptor de encendido en posición ON, pedal del freno sin pisar

Inferior a 1 V

A40-60 (CCS) - A40-42 (ECCS)

SB - Y

Circuito del interruptor principal de control de la velocidad de crucero

El interruptor principal de control de la velocidad de crucero (botón ON-OFF) no está pulsado

1 MΩ o superior

A40-60 (CCS) - A40-42 (ECCS)

SB - Y

Circuito del interruptor principal de control de la velocidad de crucero

Se pulsa el interruptor principal de control de la velocidad de crucero (botón ON-OFF)

Inferior a 2.5 Ω

A40-60 (CCS) - A40-42 (ECCS)

SB - Y

Circuito del interruptor principal de control de la velocidad de crucero

Interruptor +/RES en posición ON

235 a 245 Ω

A40-60 (CCS) - A40-42 (ECCS)

SB - Y

Circuito del interruptor principal de control de la velocidad de crucero

Interruptor -SET en posición ON

617 a 643 Ω

A40-60 (CCS) - A40-42 (ECCS)

SB - Y

Circuito del interruptor principal de control de la velocidad de crucero

Interruptor CANCEL en posición ON

1,509 a 1,571 Ω

A40-10 (ST1-) - B33-16 (E1)

R - BR

Señal de las luces de freno

Interruptor de encendido en posición ON, pedal del freno pisado

Inferior a 1 V

A40-10 (ST1-) - B33-16 (E1)

R - BR

Señal de las luces de freno

Interruptor de encendido en posición ON,

Pedal del freno sin pisar

11 a 14 V

B33-81 (D)*1 - B33-16 (E1)

GR - BR

Señal de posición D de la palanca de cambios

Interruptor de encendido en posición ON, palanca de cambios en posición D o S

11 a 14 V

B33-81 (D)*1 - B33-16 (E1)

GR - BR

Señal de posición D de la palanca de cambios

Interruptor de encendido en posición ON; Palanca de cambios excepto en posición D o S

Inferior a 1 V

B33-81 (D)*2 - B33-16 (E1)

GR - BR

Señal de posición D de la palanca de cambios

Interruptor de encendido en posición ON, palanca de cambios en posición D o M

11 a 14 V

B33-81 (D)*2 - B33-16 (E1)

GR - BR

Señal de posición D de la palanca de cambios

Interruptor de encendido en posición ON; Palanca de cambios excepto en posición D o M

Inferior a 1 V

B33-81 (D)*3 - B33-16 (E1)

GR - BR

Señal del interruptor del embrague

Interruptor de encendido en posición ON, pedal del embrague pisado

Inferior a 1 V

B33-81 (D)*3 - B33-16 (E1)

GR - BR

Señal del interruptor del embrague

Interruptor de encendido en posición ON, pedal del embrague sin pisar

11 a 14 V
