Toyota Corolla Manual de Taller: Circuito de la fuente de alimentación

DESCRIPCIÓN

Este circuito suministra energía eléctrica para el funcionamiento de la cámara de reconocimiento delantera.

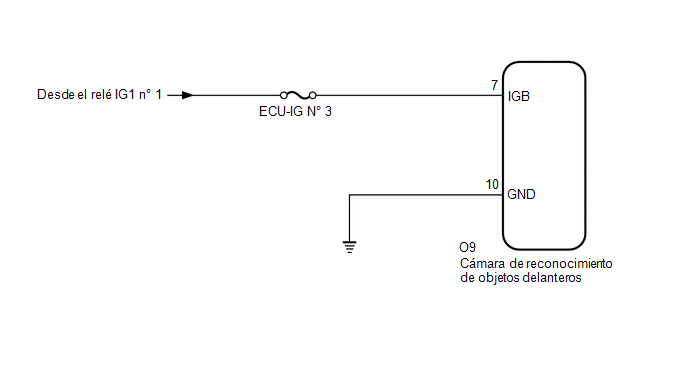

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento de inspección.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TENSIÓN DE LA FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector O9 de la cámara de reconocimiento hacia delante.

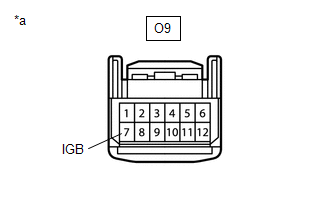

*a

Vista frontal del conector del mazo de cables

(a la cámara de reconocimiento de objetos delanteros)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

O9-7 (IGB) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

(d) Apague el interruptor de encendido.

(e) Conecte el conector O9 de la cámara de reconocimiento hacia delante.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CÁMARA DE RECONOCIMIENTO DELANTERA - MASA DE LA CARROCERÍA)

(a) Desconecte el conector O9 de la cámara de reconocimiento hacia delante.

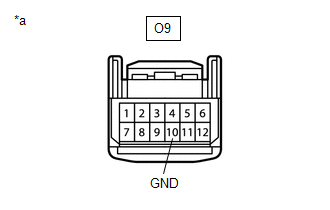

*a

Vista frontal del conector del mazo de cables

(a la cámara de reconocimiento de objetos delanteros)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

O9-10 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

(c) Conecte el conector O9 de la cámara de reconocimiento hacia delante.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
