Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya la cámara de reconocimiento de avance, sustitúyala por una nueva.
  • No toque la lente de la cámara ni la parte delantera del cristal del parabrisas situado delante de la cámara.
  • Si la cámara de reconocimiento delantera ha sido golpeada o se ha caído, sustitúyala por uno nuevo.
  • Al sustituir el parabrisas de un vehículo equipado con una cámara de reconocimiento de avance, asegúrese de utilizar un pieza original de Toyota. Si se usa la pieza genuina diferente de Toyota, es posible que no se pueda instalar la cámara de reconocimiento de avance a causa de un soporte faltante. Además, el sistema de control de la velocidad de crucero de radar dinámico, el sistema de aviso de cambio involuntario de carril, el sistema anticolisión, el sistema de la cámara de reconocimiento delantera o el sistema automático de luces de carretera no funcionan adecuadamente debido a la diferencia en la forma de la línea de cerámica o en la transmisión.

PROCEDIMIENTO

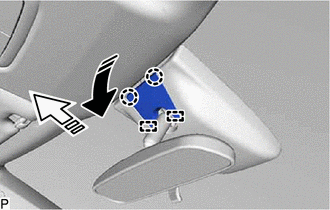

1. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERA N° 2

(a) Tire de la cubierta de reconocimiento delantera n° 2 en la dirección indicada por la flecha (1) de la ilustración para desenganchar las 2 garras.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

AVISO:

Si se desengancha estas garras por separado, podrían romperse. Inserte un extractor de molduras entre ellas y tire hacia abajo para desenganchar las garras al mismo tiempo.

(b) Tire de la cubierta de reconocimiento delantera n° 2 en la dirección indicada por la flecha (2) en la ilustración para desenganchar las 2 guías y extraer la cubierta de reconocimiento delantera n° 2.

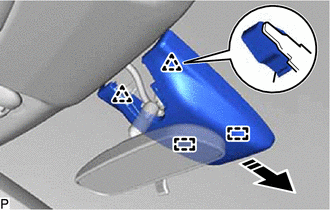

2. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERA N° 1

(a) Desenganche los 2 clips y las 2 guías para extraer la cubierta de reconocimiento hacia delante n° 1, tal como se muestra en la ilustración.

Extraiga en este sentido

AVISO:

Para evitar daños en las guías, deslice siempre la cubierta de reconocimiento hacia delante n° 1 hacia el cristal del parabrisas.

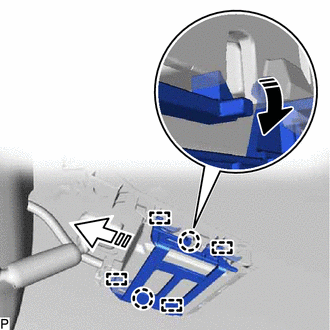

3. EXTRAIGA EL CIERRE DE RECONOCIMIENTO DE AVANCE

(a) Desenganche las 2 garras en la dirección indicada por la flecha (1) en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

(b) Desenganche las 4 guías en la dirección indicada por la flecha (2) de la ilustración para extraer el cierre del reconocimiento hacia delante.

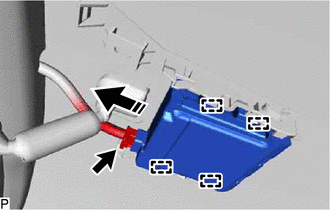

4. EXTRAIGA LA CÁMARA DE RECONOCIMIENTO DELANTERA

(a) Desconecte el conector.

Extraiga en este sentido

(b) Desenganche las 4 guías y extraiga la cámara de reconocimiento hacia delante, tal como se muestra en la ilustración.

AVISO:

  • Al desconectar el conector, no tire con fuerza del mazo de cables.
  • Si el soporte de la cámara de reconocimiento delantera está dañado o deformado, sustitúyalo junto con el parabrisas.
  • Si la cámara de reconocimiento delantera ha sido golpeada o se ha caído, sustitúyala por uno nuevo.
  • No aplique demasiada fuerza.
