Toyota Corolla Manual de Taller: Componentes

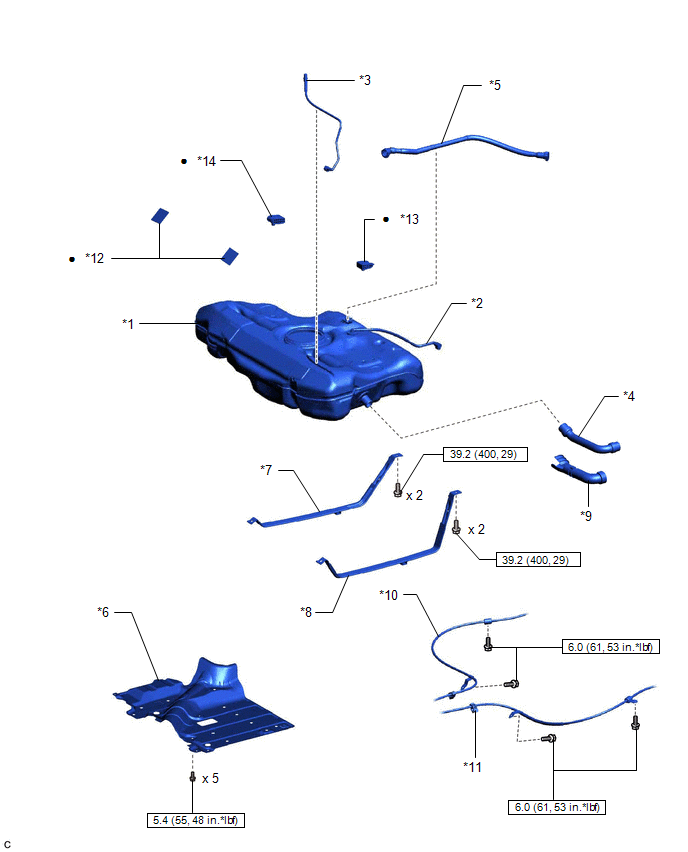

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL DEPÓSITO DE COMBUSTIBLE

*2

TUBO DE VENTILACIÓN DEL DEPÓSITO DE COMBUSTIBLE

*3

SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPÓSITO DE COMBUSTIBLE

*4

MANGUERA DEL DEPÓSITO DE COMBUSTIBLE AL TUBO DE LLENADO

*5

SUBCONJUNTO DE LA MANGUERA DE VENTILACIÓN DEL DEPÓSITO DE COMBUSTIBLE

*6

PROTECTOR DEL DEPÓSITO DE COMBUSTIBLE N° 1

*7

SUBCONJUNTO DERECHO DE LA BANDA DEL DEPÓSITO DE COMBUSTIBLE N° 1

*8

SUBCONJUNTO IZQUIERDO DE LA BANDA DEL DEPÓSITO DE COMBUSTIBLE N° 1

*9

CUBIERTA DEL TUBO DE LLENADO DEL DEPÓSITO DE COMBUSTIBLE

*10

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2

*11

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

*12

AMORTIGUADOR DEL TANQUE DE COMBUSTIBLE N° 1

*13

AMORTIGUADOR DEL TANQUE DE COMBUSTIBLE N° 2

*14

AMORTIGUADOR DEL TANQUE DE COMBUSTIBLE N° 3

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    DepÓsito De Combustible

    ExtracciÓn
