Toyota Corolla Manual de Taller: Componentes

COMPONENTES

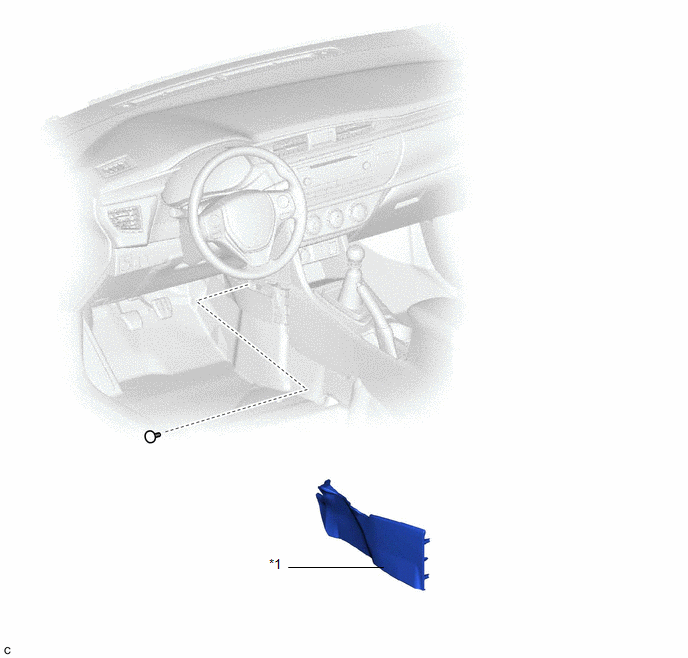

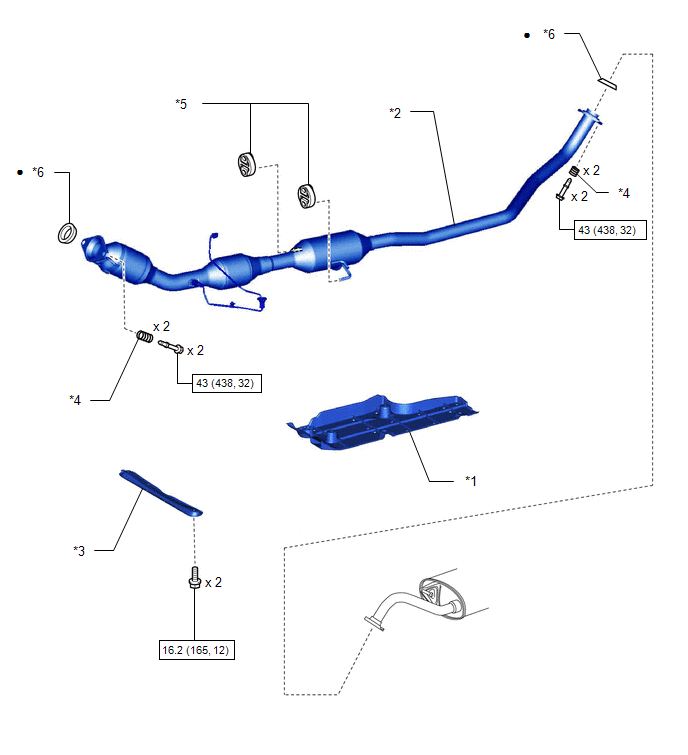

ILUSTRACIÓN

*1

ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

-

-

ILUSTRACIÓN

*1

CUBIERTA CENTRAL IZQUIERDA DEL PISO DELANTERO

*2

CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: Catalizador delantero y trasero)

*3

REFUERZO INFERIOR TRASERO DEL PISO DELANTERO

*4

MUELLE DE COMPRESIÓN

*5

SOPORTE DEL TUBO DE ESCAPE

*6

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

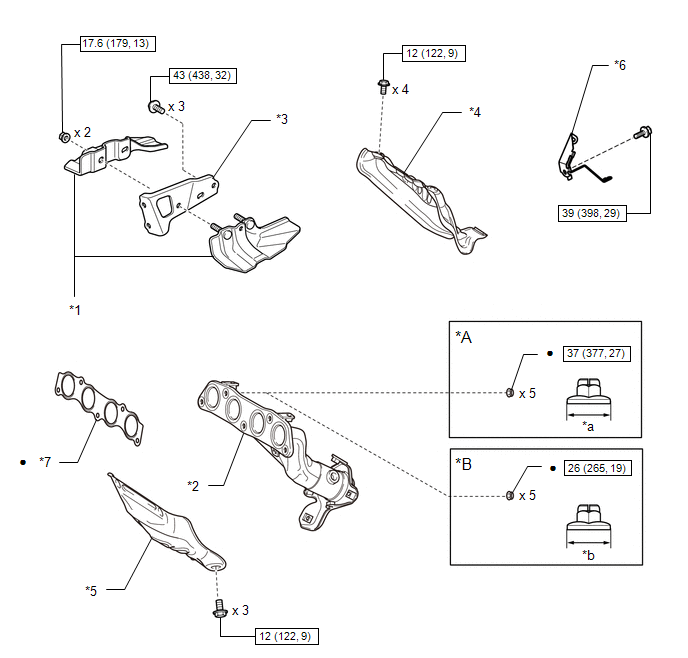

ILUSTRACIÓN

*A

Tipo A

*B

Tipo B

*1

SUBCONJUNTO DEL AISLANTE TÉRMICO DEL EJE PROPULSOR

*2

COLECTOR DE ESCAPE

*3

PUNTAL DEL COLECTOR

*4

AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 1

*5

AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 2

*6

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*7

COLECTOR DE ESCAPE A LA JUNTA DE CULATA

-

-

*a

18 mm (0.709 pulg.)

*b

17 mm (0.669 pulg.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    Colector De Escape

    ExtracciÓn
