Toyota Corolla Manual de Taller: Tensión del sistema (P0560)

DESCRIPCIÓN DE LA SUPERVISIÓN

La batería suministra electricidad al ECM incluso cuando el interruptor de encendido está en posición OFF. Esta electricidad permite al ECM almacenar datos tales como el historial de DTC, los datos de imagen fija y los valores de reajuste del combustible. Si la tensión de la batería cae por debajo del nivel mínimo, se borra la memoria y el ECM interpreta que hay una avería en el circuito de la fuente de alimentación. Cuando vuelva a poner en marcha el motor, el ECM encenderá el MIL y memorizará este DTC.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

MIL

Memoria

Nota

P0560

Tensión del sistema

Un circuito abierto en la fuente de alimentación de reserva del ECM (lógica de detección de 1 ciclo).

  • Circuito abierto en la fuente de alimentación de reserva
  • Batería
  • Terminales de la batería
  • ECM

Se enciende

DTC memorizado

DTC en modelos para México

- Aplicable

OBSERVACIÓN:

Si se memoriza el DTC P0560, el ECM no memoriza otros DTC o los datos memorizados en el ECM se borran parcialmente.

ESTRATEGIA DE SUPERVISIÓN

DTC relacionados

P0560: Comprobación del rango de tensión del sistema

Componentes/sensores requeridos (principales)

ECM

Componentes/sensores requeridos (relacionados)

-

Frecuencia de funcionamiento

Continua

Duración

3 segundos

Utilización del MIL

Inmediato (el MIL se enciende después del siguiente arranque del motor)

Secuencia de funcionamiento

Ninguno

CONDICIONES DE HABILITACIÓN NORMAL

La supervisión se llevará a cabo siempre que no estén presentes los siguientes DTC

Ninguno

UMBRALES DE AVERÍAS COMUNES

Se cumplen las dos condiciones siguientes

-

RAM auxiliar

Inicializado

Tensión de batería continua

Inferior a 3.5 V

MODO DE CONDUCCIÓN POR CONFIRMACIÓN

  1. Conecte el Techstream al DLC3.
  2. Coloque el interruptor de encendido en posición ON y encienda el Techstream.
  3. Borre los DTC (aunque no se hayan memorizado, lleve a cabo el procedimiento de borrado de los DTC).
  4. Coloque el interruptor de encendido en la posición OFF y espere al menos 30 segundos.
  5. Coloque el interruptor de encendido en posición ON y encienda el Techstream.
  6. Espere 5 segundos o más.
  7. Acceda a los siguientes menús: Powertrain / Engine and ECT / Trouble Codes.
  8. Lea los DTC restantes.

    OBSERVACIÓN:

    • Si se emite un DTC pendiente, el sistema tiene una avería.
    • Si no se emite ningún DTC pendiente, lleve a cabo el siguiente procedimiento.
  9. Acceda a los siguientes menús: Powertrain / Engine and ECT / Utility / All Readiness.
  10. Introduzca el DTC: P0560.
  11. Verifique el resultado de la valoración de los DTC.

    Pantalla del Techstream

    Descripción

    NORMAL

    • Valoración de DTC completa
    • Sistema normal

    ABNORMAL

    • Valoración de DTC completa
    • Sistema anómalo

    INCOMPLETE

    • Valoración de DTC incompleta
    • Lleve a cabo el modo de conducción después de confirmar las condiciones de habilitación del DTC

    N/A

    • No se puede llevar a cabo la evaluación de DTC
    • La cantidad de DTC que no cumplen con los requisitos previos para los DTC ha alcanzado el límite de la memoria de la ECU

    OBSERVACIÓN:

    • Si el resultado de la evaluación muestra NORMAL, el sistema está en buen estado.
    • Si el resultado de la evaluación muestra ABNORMAL, el sistema tiene una avería.
  12. Si el resultado de la valoración es INCOMPLETE o N/A y no hay DTC pendientes, lleve a cabo una lógica de conducción universal y compruebe si se emiten DTC permanentes.

    Haga clic aquí

    OBSERVACIÓN:

    • Si se emite un DTC permanente, el sistema tendrá una avería.
    • Si no se emite ningún DTC permanente, el sistema estará en estado normal.

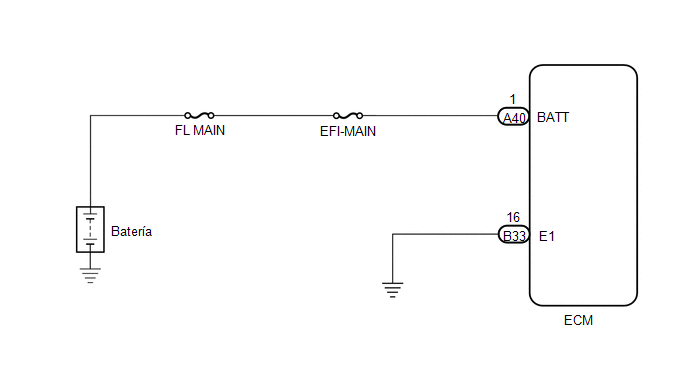

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

    Haga clic aquí

OBSERVACIÓN:

Utilice el Techstream para leer los datos de imagen fija. El ECM registra información sobre las condiciones de conducción y el estado del vehículo como datos de imagen fija en el momento de memorizar un DTC. Cuando se realiza la localización de averías, los datos de imagen fija pueden ayudarle a determinar si el vehículo estaba en marcha o parado, si el motor estaba caliente o no, si la relación aire/combustible era rica o pobre, y otros datos del momento en que se produjo la avería.

PROCEDIMIENTO

1.

INSPECCIONE LA BATERÍA

(a) Inspeccione la batería.

Haga clic aquí

MAL

CARGUE O SUSTITUYA LA BATERÍA

OK

2.

INSPECCIONE EL TERMINAL DE LA BATERÍA

(a) Asegúrese de que los terminales de la batería no estén flojos ni corroídos.

OK:

Los terminales de la batería no están flojos ni corroídos.

MAL

REPARE O SUSTITUYA EL TERMINAL DE LA BATERÍA

OK

3.

MIDA LA TENSIÓN DEL TERMINAL (FUENTE DE ALIMENTACIÓN DEL ECM)

(a) Desconecte el conector del ECM.

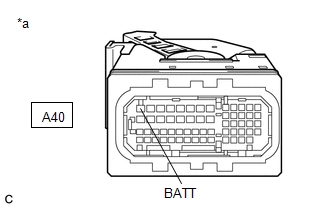

*a

Vista frontal del conector del mazo de cables

(a ECM)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A40-1 (BATT) - Masa de la carrocería

Siempre

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (BATERÍA - ECM)

OK

4.

COMPRUEBE SI VUELVE A EMITIRSE EL DTC (DTC P0560)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Borre los DTC.

Haga clic aquí

Powertrain > Engine and ECT > Clear DTCs

(e) Coloque el interruptor de encendido en la posición OFF y espere al menos 30 segundos.

(f) Coloque el interruptor de encendido en posición ON y encienda el Techstream.

(g) Espere 5 segundos o más.

(h) Acceda a los siguientes menús: Powertrain / Engine and ECT / Trouble Codes.

(i) Lea los DTC.

Powertrain > Engine and ECT > Trouble Codes

Resultado:

Resultado

Vaya a

Se emite el DTC P0560

A

No se emite ningún DTC

B

A

SUSTITUYA EL ECM

B

COMPROBACIÓN DE PROBLEMAS INTERMITENTES

    Rendimiento del ajuste del encendido en el arranque en frío (P050B)

    Error en la suma de control de la memoria del módulo de control interno (P0601)
