Toyota Corolla Manual de Taller: Frenos

Mantenimiento General

MANTENIMIENTO GENERAL

PROCEDIMIENTO

1. INSPECCIONE LAS MANGUERAS Y CONDUCTOS DE LOS LATIGUILLOS DEL FRENO

OBSERVACIÓN:

Trabaje en un área con suficiente iluminación. Gire las ruedas delanteras completamente hacia la derecha o izquierda antes de comenzar la inspección.

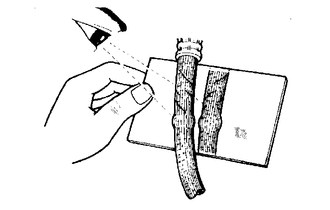

(a) Use un espejo para comprobar si en la circunferencia y la extensión de los latiguillos y los manguitos de freno hay:

  • Daños
  • Desgaste
  • Deformación
  • Grietas
  • Deformaciones angulares
  • Corrosión
  • Fugas
  • Torsiones

(b) Compruebe que todas las abrazaderas estén firmes y asegúrese de que ninguna de las conexiones presenta fugas.

(c) Asegúrese de que las mangueras y tubos no están cerca de extremos cortantes, piezas en movimiento o del sistema de escape.

(d) Compruebe si los tubos están correctamente instalados y páselos a través del centro de los ojales.

2. INSPECCIONE EL PEDAL DEL FRENO

(a) Inspeccione el pedal del freno.

Haga clic aquí

3. INSPECCIONE EL FRENO DE ESTACIONAMIENTO

(a) Inspeccione la palanca de accionamiento del cilindro del freno de disco trasero y la holgura del tope. (Para el freno de disco trasero)

Haga clic aquí

(b) Compruebe la holgura de la zapata del freno de estacionamiento. (Para el freno de tambor trasero)

Haga clic aquí

(c) Compruebe el recorrido de la palanca del freno de estacionamiento.

Haga clic aquí

(d) Inspeccione los cables del freno de estacionamiento para garantizar que no están deformados ni agarrotados.

4. INSPECCIONE LAS PASTILLAS Y LOS DISCOS DEL FRENO DE ESTACIONAMIENTO (para el freno de disco trasero)

(a) Inspeccione las pastillas y los discos del freno de estacionamiento.

Haga clic aquí

5. INSPECCIONE LOS FORROS Y LOS TAMBORES DEL FRENO DE ESTACIONAMIENTO (para el freno de tambor trasero)

(a) Inspeccione los forros y los tambores del freno de estacionamiento.

Haga clic aquí

6. INSPECCIONE EL FRENO DELANTERO

(a) Inspeccione las pastillas y los discos del freno delantero.

Haga clic aquí

7. INSPECCIONE LAS PASTILLAS Y LOS DISCOS DEL FRENO TRASERO (para el freno de disco trasero)

(a) Inspeccione las pastillas y los discos del freno trasero.

Haga clic aquí

8. INSPECCIONE LOS FORROS Y LOS TAMBORES DEL FRENO TRASERO (para el freno de tambor trasero)

(a) Inspeccione los forros y los tambores del freno.

Haga clic aquí

9. INSPECCIONE O CAMBIE EL LÍQUIDO DE FRENOS

(a) Revise o cambie el líquido de frenos.

Haga clic aquí

Líquido:

SAE J1703 o FMVSS N° 116 DOT3

    Dentro Del VehÍculo

    Fuera Del VehÍculo
