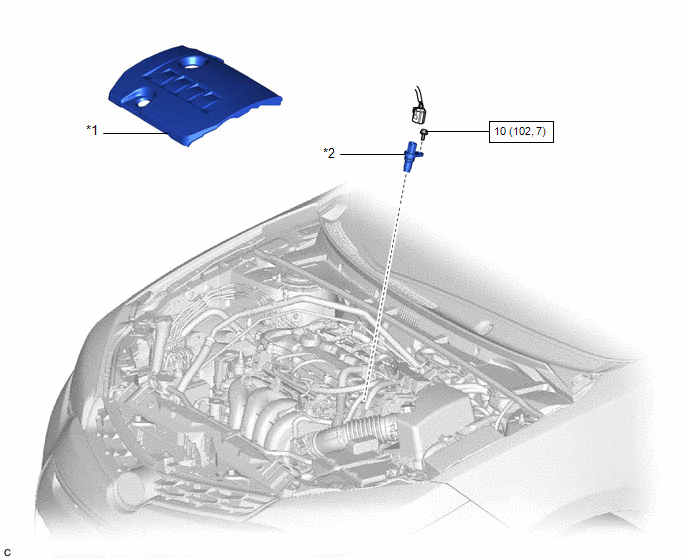

Componentes COMPONENTES ILUSTRACIÓN
ExtracciÓn EXTRACCIÓN PROCEDIMIENTO 1. RETIRE LA TAPA DE LA CULATA N° 2 Haga clic aquí
2. EXTRAIGA EL SENSOR DEL EJE VALVEMATIC (SENSOR DE POSICIÓN DE LA CIGÜEÑA N° 1)

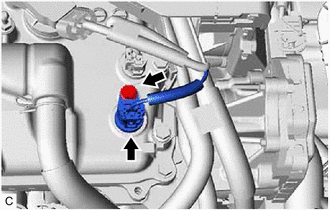

(b) Extraiga el perno y el sensor del eje VALVEMATIC (sensor de posición de la cigüeña n° 1) del subconjunto de la tapa de la culata. AVISO: Si el sensor del eje VALVEMATIC (sensor de posición de la cigüeña n° 1) ha sido golpeado o se ha caído, reemplácelo. InstalaciÓn INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL SENSOR DEL EJE VALVEMATIC (SENSOR DE POSICIÓN DE LA CIGÜEÑA N° 1)

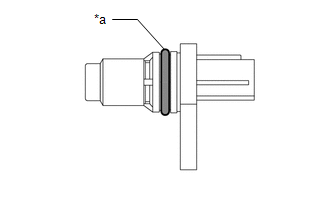

(b) Engrase la junta tórica del sensor del eje VALVEMATIC (sensor de posición de la cigüeña n° 1) con una fina capa de aceite de motor. (c) Instale el sensor del eje VALVEMATIC (sensor de posición de la cigüeña n° 1) en el subconjunto de la tapa de la culata con el perno. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf} AVISO:
(d) Conecte el conector del sensor del eje VALVEMATIC (sensor de posición de la cigüeña n° 1). 2. VERIFIQUE SI HAY FUGAS DE ACEITE DE MOTOR Haga clic aquí
3. COLOQUE LA TAPA DE LA CULATA N° 2 Haga clic aquí |
