Toyota Corolla Manual de Taller: Sensor De Temperatura Del Aceite Del Motor

Toyota Corolla Manual de Taller / Motor Sistema híbrido / 2zr-fae (control Del Motor) / Sensor De Temperatura Del Aceite Del Motor

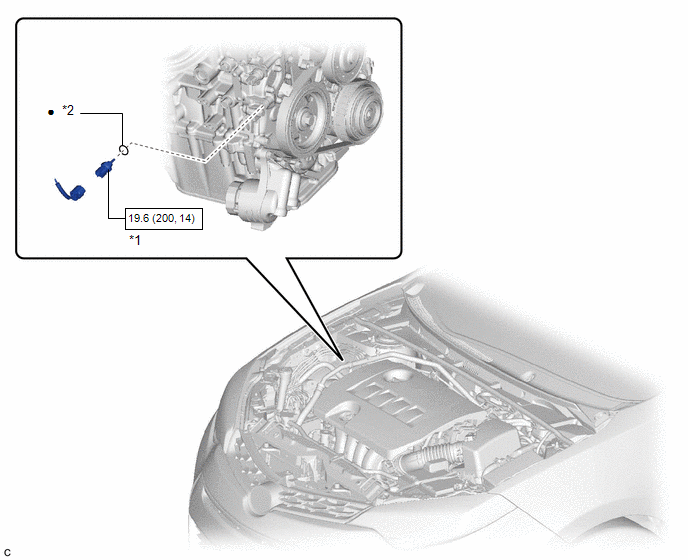

Componentes

COMPONENTES

ILUSTRACIÓN

*1

SENSOR DE TEMPERATURA DEL ACEITE DEL MOTOR

*2

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SENSOR DE TEMPERATURA DEL ACEITE DE MOTOR

(a) Desconecte el conector del sensor de temperatura del aceite del motor.

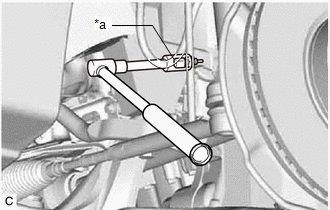

(b) Utilice una llave de cubo profundo de 19 mm para extraer el sensor de temperatura del aceite del motor del subconjunto de la tapa de la cadena de distribución.

AVISO:

Si un sensor de temperatura del aceite del motor se ha caído o ha sufrido un golpe, sustitúyalo.

*a

Llave de cubo profundo de 19 mm

(c) Extraiga la junta del sensor de temperatura del aceite del motor.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE TEMPERATURA DEL ACEITE DEL MOTOR

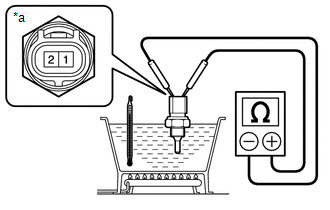

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

30°C (86°F)

2.465 a 3.213 kΩ

AVISO:

Si inspecciona el sensor de temperatura del aceite del motor en agua, asegúrese de que el agua no entre en contacto con los terminales. Una vez terminada la comprobación, seque los restos de agua del sensor de temperatura del aceite del motor.

Si el resultado no es el especificado, sustituya el sensor de temperatura del aceite de motor.

*a

Componente no conectado al mazo de cables

(Sensor de temperatura del aceite del motor)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE TEMPERATURA DEL ACEITE DE MOTOR

(a) Instale una nueva junta al sensor de temperatura del aceite de motor.

(b) Utilice una llave de cubo profundo de 19 mm para instalar el sensor de temperatura del aceite del motor del subconjunto de la tapa de la cadena de distribución.

Torque:

19.6 N·m {200 kgf·cm, 14 ft·lbf}

(c) Conecte el conector del sensor de temperatura de aceite del motor.
