Toyota Corolla Manual de Taller: Sensor De PosiciÓn Del CigÜeÑal

Componentes

COMPONENTES

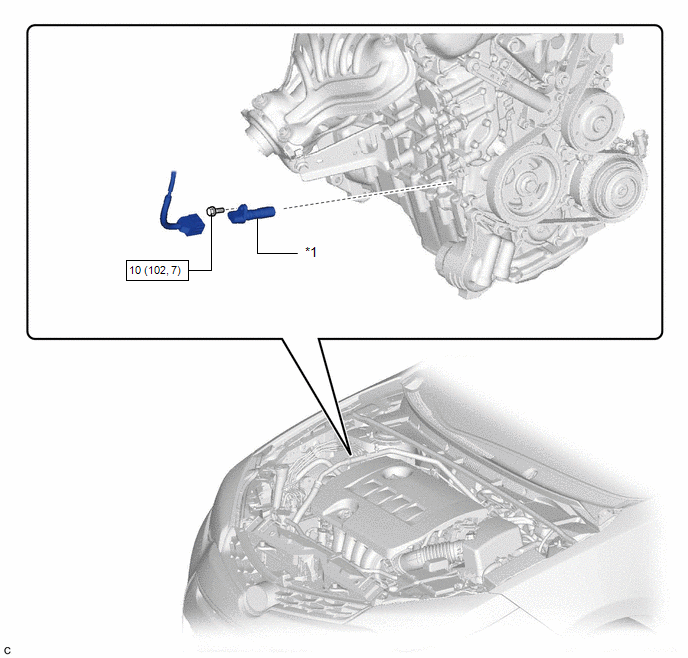

ILUSTRACIÓN

*1

SENSOR DE POSICIÓN DEL CIGÜEÑAL

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SENSOR DE POSICIÓN DEL CIGÜEÑAL

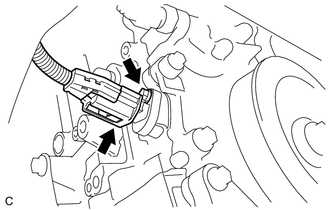

(a) Desconecte el conector del sensor de posición del cigüeñal.

(b) Extraiga el perno y el sensor de posición del cigüeñal del subconjunto del bloque de cilindros.

AVISO:

Si el sensor de posición del cigüeñal ha sido golpeado o se ha caído, reemplácelo.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE POSICIÓN DEL CIGÜEÑAL

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

Frío

1,630 a 2,740 Ω

Caliente

2,065 a 3,225 Ω

OBSERVACIÓN:

En la tabla anterior, los términos "Frío" y "Caliente" se refieren a la temperatura de las bobinas. "Frío" corresponde al intervalo entre -10 y 50°C (14 y 122°F) y "Caliente" al intervalo entre 50 y 100°C (122 y 212°F).

Si el resultado no es el especificado, reemplace el sensor de posición del cigüeñal.

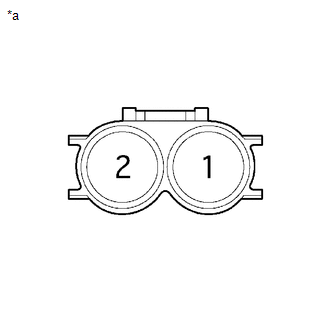

*a

Componente no conectado al mazo de cables

(sensor de posición del cigüeñal)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE POSICIÓN DEL CIGÜEÑAL

(a) Limpie y desengrase las roscas del perno del sensor de posición del cigüeñal.

(b) Engrase la junta tórica del sensor de posición del cigüeñal con una fina capa de aceite de motor.

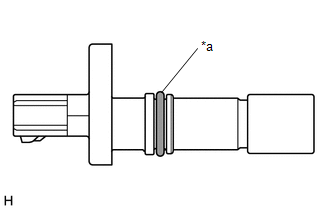

*a

Junta tórica

(c) Instale el sensor de posición del cigüeñal en el subconjunto del bloque de cilindros con el perno.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

AVISO:

  • Si el sensor de posición del cigüeñal ha sido golpeado o se ha caído, reemplácelo.
  • Asegúrese de que la junta tórica no está agrietada ni se desplaza de su lugar durante la instalación.

(d) Conecte el conector del sensor de posición del cigüeñal.

2. VERIFIQUE SI HAY FUGAS DE ACEITE DE MOTOR

    InstalaciÓn

    Sensor De PosiciÓn Del Árbol De Levas
