INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE OXÍGENO CALENTADO

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (HT1B) - 2 (+B)

20°C (68°F)

11 a 16 Ω

1 (HT1B) - 4 (E2)

Siempre

10 kΩ o superior

Si el resultado no es el especificado, reemplace el sensor de oxígeno calentado.

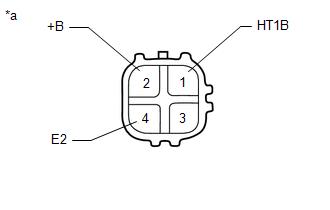

*a

Componente no conectado al mazo de cables

(Sensor de oxígeno calentado)
