Toyota Corolla Manual de Taller: El sistema desempañador de la luneta trasera no funciona

DESCRIPCIÓN

Cuando el interruptor del desempañador de la luneta trasera del conjunto del control del aire acondicionado está pulsado, la señal de funcionamiento se transmite al conjunto del amplificador del aire acondicionado a través de la comunicación LIN. Al recibir la señal, el conjunto del amplificador del aire acondicionado enciende el relé del desempañador para accionar el sistema del desempañador de la ventanilla.

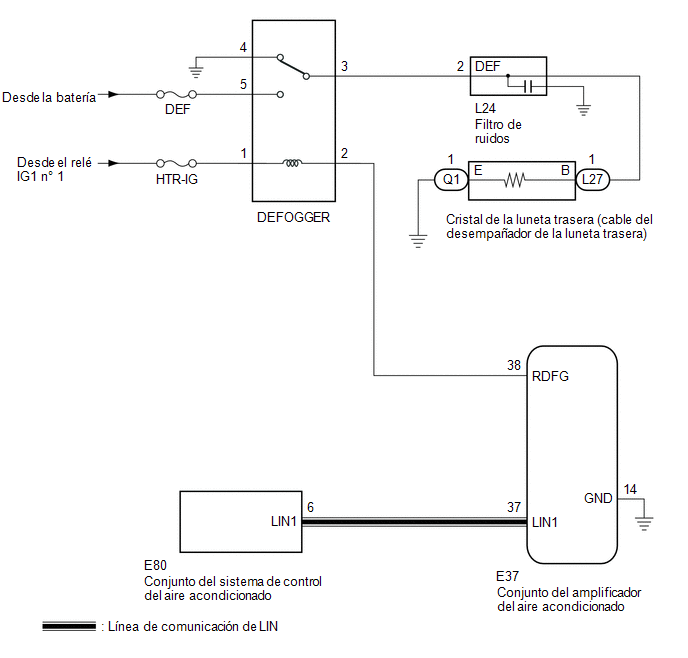

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Si la tensión de la batería disminuye, se cancela el funcionamiento del sistema del desempañador de la luneta para priorizar el suministro de energía al sistema de la servodirección.

    Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIÓN DEL SISTEMA DE AIRE ACONDICIONADO

(a) Inspeccione el sistema de aire acondicionado.

OBSERVACIÓN:

Tanto la señal de accionamiento del sistema desempañador de la luneta como la señal de accionamiento del sistema de aire acondicionado se transmiten al conjunto del amplificador del aire acondicionado a través de la misma línea de comunicación.

OK:

El sistema de aire acondicionado funciona correctamente.

MAL

VAYA AL SISTEMA DE AIRE ACONDICIONADO

OK

2.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Air Conditioner / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Defogger Relay (Rear)

Cristal de la luneta trasera (cable del desempañador de la luneta trasera)

OFF u ON

-

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Defogger Relay (Rear)

OK:

El sistema desempañador de la luneta funciona normalmente.

MAL

IR AL PUNTO 4

OK

3.

SUSTITUYA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

(a) Sustituya el conjunto del control del aire acondicionado por uno nuevo o en buen estado.

Haga clic aquí

(b) Compruebe si el sistema del desempañador de la luneta funciona con normalidad.

Haga clic aquí

OK:

El sistema desempañador de la luneta funciona normalmente.

OK

FIN DE LA INSPECCIÓN (FALLO EN EL CONJUNTO DE CONTROL DEL AIRE ACONDICIONADO)

MAL

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

4.

INSPECCIONE EL RELÉ DEL DESEMPAÑADOR

(a) Inspeccione el relé del desempañador.

Haga clic aquí

MAL

SUSTITUYA EL RELÉ DEL DESEMPAÑADOR

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEFOGGER - RELÉ IG1 N° 1 Y BATERÍA)

(a) Extraiga el relé del desempañador del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

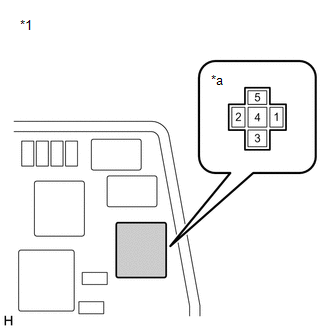

*1

Conjunto del bloque de relés y bloque de empalmes del compartimiento del motor

*a

Soporte del relé del desempañador

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

Terminal -1 del soporte del relé del desempañador - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

Terminal -1 del soporte del relé del desempañador - Masa de la carrocería

Interruptor de encendido desactivado

Inferior a 1 V

Terminal -5 del soporte del relé del desempañador - Masa de la carrocería

Siempre

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (RELÉ DEL DESEMPAÑADOR - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

*1

Conjunto del bloque de relés y bloque de empalmes del compartimiento del motor

*a

Soporte del relé del desempañador

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

Terminal -2 del soporte del relé del desempañador - E37-38 (RDFG)

Siempre

Inferior a 1 Ω

Terminal -2 del soporte del relé del desempañador - Masa de la carrocería

Siempre

10 kΩ o superior

E37-38 (RDFG) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

7.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

(a) Vuelva a conectar el conjunto del conector E37 del conjunto del amplificador del aire acondicionado.

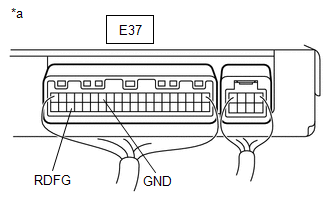

*a

Componente conectado al mazo de cables

(Conjunto del amplificador del aire acondicionado)

(b) Vuelva a instalar el relé del desempañador.

(c) Extraiga el conjunto del amplificador del aire acondicionado con los conectores aún conectados.

Haga clic aquí

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E37-38 (RDFG) - E37-14 (GND)

Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera activado

Inferior a 1 V

E37-38 (RDFG) - E37-14 (GND)

Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera desactivado

11 a 14 V

MAL

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

OK

8.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CRISTAL DE LA LUNETA TRASERA (HILO DEL DESEMPAÑADOR DE LA LUNETA TRASERA) - RELÉ DEL DESEMPAÑADOR Y MASA DE LA CARROCERÍA)

(a) Desconecte los conectores L27 y Q1 del cristal de la luneta trasera (cable del desempañador de la luneta trasera).

*1

Conjunto del bloque de relés y bloque de empalmes del compartimiento del motor

*a

Soporte del relé del desempañador

(b) Extraiga el relé del desempañador del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

L27-1 (B) - Terminal -3 del soporte del relé del desempañador

Siempre

Inferior a 1 Ω

L27-1 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

Terminal -3 del soporte del relé del desempañador - Masa de la carrocería

Siempre

10 kΩ o superior

Q1-1 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

REPARE O SUSTITUYA EL CRISTAL DE LA LUNETA TRASERA (CABLE DEL DESEMPAÑADOR DE LA LUNETA TRASERA)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
