TERMINALES DE LA ECU

REVISE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

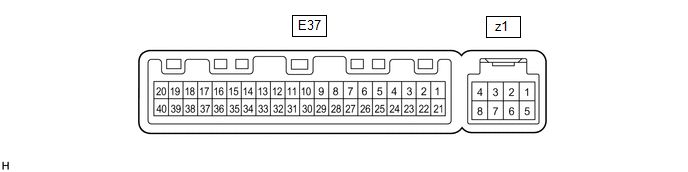

(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

Conexión del tester

Color del cableado

Descripción del terminal

Estado

Valor especificado

E37-1 (IG+) - E37-14 (GND)

L - BR

Fuente de alimentación (IG)

Interruptor de encendido en posición ON

11 a 14 V

E37-1 (IG+) - E37-14 (GND)

L - BR

Fuente de alimentación (IG)

Interruptor de encendido desactivado

Inferior a 1 V

E37-21 (B) - E37-14 (GND)

W - BR

Alimentación de la batería

Siempre

11 a 14 V

E37-14 (GND) - Masa de la carrocería

BR - Masa de la carrocería

Masa

Siempre

Inferior a 1 Ω

Si el resultado no es el especificado, es posible que haya una avería en el mazo de cables.

(c) Vuelva a conectar el conjunto del conector E37 del conjunto del amplificador del aire acondicionado.

(d) Mida la tensión y los impulsos en función de los valores de la tabla siguiente.

Conexión del tester

Color del cableado

Descripción del terminal

Estado

Valor especificado

E37-38 (RDFG) - E37-14 (GND)

V - BR

Señal del desempañador de la luneta trasera

Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera desactivado

11 a 14 V

E37-38 (RDFG) - E37-14 (GND)

V - BR

Señal del desempañador de la luneta trasera

Interruptor de encendido en posición ON, interruptor del desempañador de la luneta trasera activado

Inferior a 1 V

E37-37 (LIN1) - E37-14 (GND)

SB - BR

Línea de comunicación de LIN

Interruptor de encendido en posición ON

Generación de impulsos

INSPECCIONE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

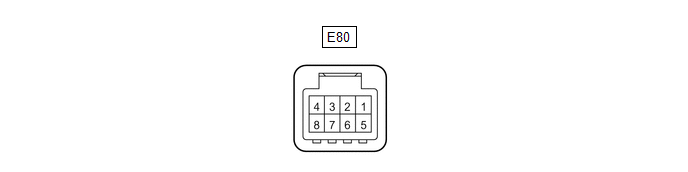

(a) Desconecte el conector E80 del conjunto del sistema de control del aire acondicionado.

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

Conexión del tester

Color del cableado

Descripción del terminal

Estado

Valor especificado

E80-8 (IG+) - E80-1 (GND)

B - W-B

Fuente de alimentación (IG)

Interruptor de encendido en posición ON

11 a 14 V

E80-8 (IG+) - E80-1(GND)

B - W-B

Fuente de alimentación (IG)

Interruptor de encendido desactivado

Inferior a 1 V

E80-1 (GND) - Masa de la carrocería

W-B - Masa de la carrocería

Masa

Siempre

Inferior a 1 Ω

(c) Vuelva a conectar el conector E80 del conjunto del sistema de control del aire acondicionado.

(d) Compruebe los impulsos según los valores de la siguiente tabla.

Conexión del tester

Color del cableado

Descripción del terminal

Estado

Valor especificado

E80-6 (LIN1) - E80-1(GND)

SB - W-B

Línea de comunicación de LIN

Interruptor de encendido en posición ON

Generación de impulsos
