Toyota Corolla Manual de Taller: Avería en el interruptor del elevalunas eléctrico (B2312)

Toyota Corolla Manual de Taller / Exterior del vehículo / Ventanillas / Cristales / Sistema De Elevalunas ElÉctrico / Avería en el interruptor del elevalunas eléctrico (B2312)

DESCRIPCIÓN

El conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) es accionado por el conjunto del interruptor maestro del regulador del elevalunas eléctrico. El conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) realiza las funciones del motor, del regulador y de la ECU.

Este DTC se almacena cuando la ECU integrada en el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) determina que el conjunto del interruptor maestro del regulador del elevalunas eléctrico está atascado.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B2312

Avería en el interruptor del elevalunas eléctrico

  • Conjunto del interruptor maestro del regulador del elevalunas eléctrico (para la puerta del conductor) atascado
  • Conjunto del interruptor maestro del regulador del elevalunas eléctrico mantenido en la misma posición durante más de 20 segundos
  • Conjunto del interruptor maestro regulador del elevalunas eléctrico
  • Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor)
  • Mazo de cables o conector

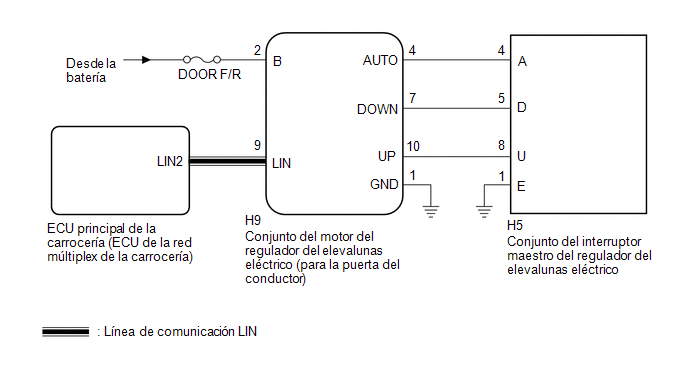

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El DTC B2312 se almacena en el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).
  • Si el conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor) se ha sustituido por otro nuevo, inicialice el sistema de elevalunas eléctrico.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

OBSERVACIÓN:

Si no se vuelve a emitir el DTC B2312 emitir después de borrar el DTC, el DTC se emitió debido a que el interruptor se mantiene presionado.

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > D-Door Motor > Clear DTCs

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > D-Door Motor > Trouble Codes

OK:

No se emite el DTC B2312.

OK

FIN DE LA INSPECCIÓN (DEBIDO AL FUNCIONAMIENTO DEL INTERRUPTOR DURANTE 20 SEGUNDOS COMO MÍNIMO)

MAL

2.

LEA EL VALOR INDICADO EN EL TECHSTREAM (MOTOR DE LA PUERTA DEL CONDUCTOR)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / D-Door Motor / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > D-Door Motor > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

D Door P/W Auto SW

Señal del interruptor automático del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: Interruptor automático del elevalunas eléctrico de la puerta del conductor sin accionar

ON: El interruptor automático del elevalunas eléctrico de la puerta del conductor se acciona

-

D Door P/W Up SW

Señal del interruptor de subida manual del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: Interruptor de subida manual del elevalunas eléctrico de la puerta del conductor sin accionar

ON: El interruptor de subida manual del elevalunas eléctrico de la puerta del conductor se acciona

-

D Door P/W Down SW

Señal del interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor

OFF u ON

OFF: Interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor sin accionar

ON: El interruptor de bajada manual del elevalunas eléctrico de la puerta del conductor se acciona

-

Body Electrical > D-Door Motor > Data List

Pantalla del tester

D Door P/W Auto SW

D Door P/W Up SW

D Door P/W Down SW

OK:

En la pantalla del Techstream, se visualizará ON u OFF según corresponda.

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

MAL

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO - CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR))

(a) Desconecte el conector H5 del conjunto del interruptor maestro del regulador del elevalunas eléctrico.

(b) Desconecte el conector H9 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

H5-8 (U) - Masa de la carrocería

Siempre

10 kΩ o superior

H5-5 (D) - Masa de la carrocería

Siempre

10 kΩ o superior

H5-4 (A) - Masa de la carrocería

Siempre

10 kΩ o superior

H9-10 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

H9-7 (DOWN) - Masa de la carrocería

Siempre

10 kΩ o superior

H9-4 (AUTO) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Retire el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

Haga clic aquí

(b) Revise el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

Haga clic aquí

OK

SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

    Avería en el motor del elevalunas eléctrico (B2311)

    Reinicio de la posición del cristal de la ventanilla no completado (B2313)
