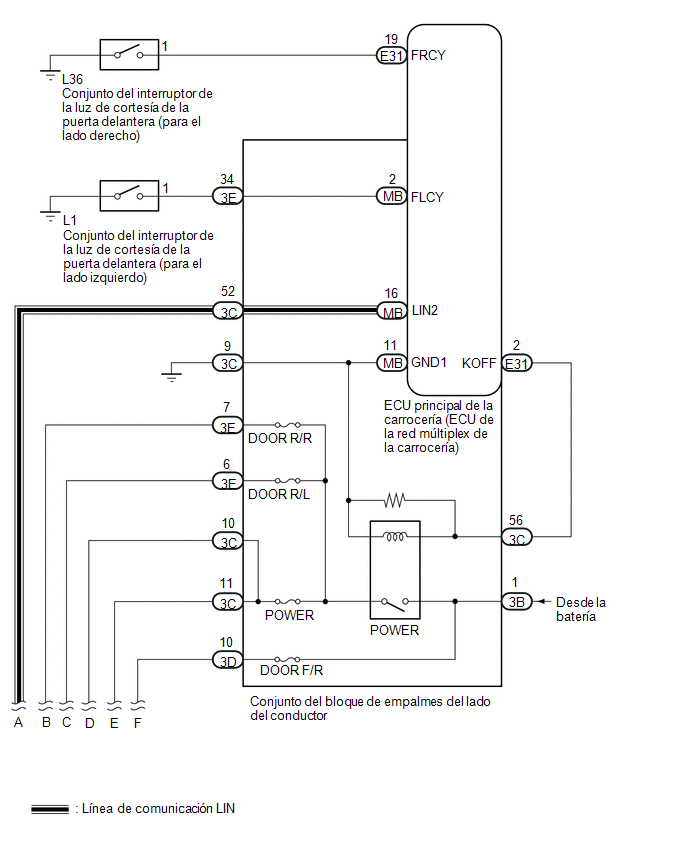

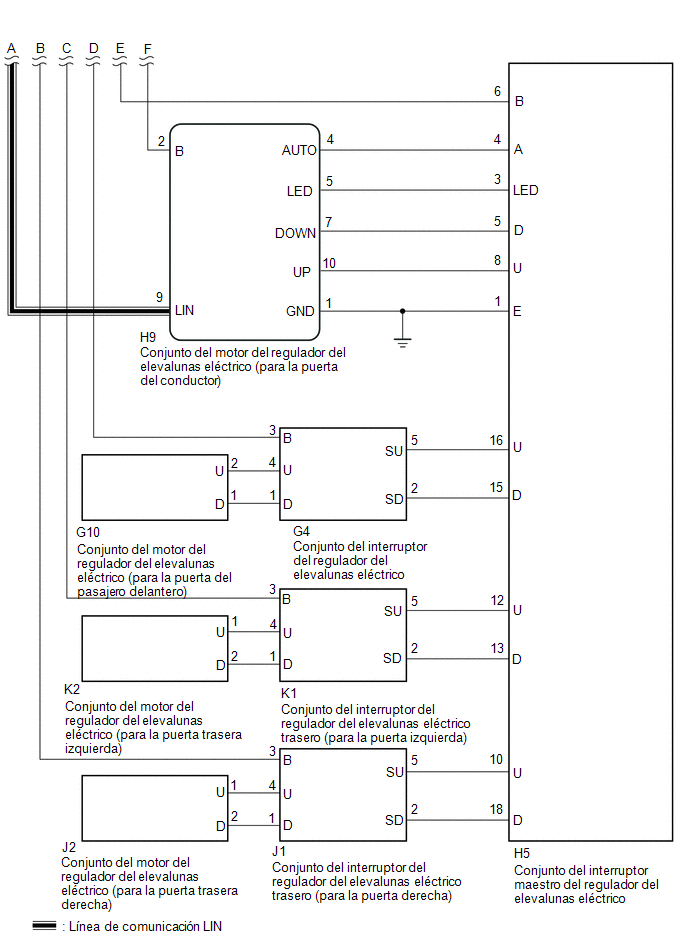

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

ECU de transmisión

ECU de recepción

Señal

Método de comunicación

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor)

Señal de autorización de funcionamiento del elevalunas eléctrico

LIN
