Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL TOPE DEL CRISTAL DE LA LUNETA TRASERA N° 2 (para tipo de 2 piezas)

(a) Con una escobilla o una esponja, aplique imprimador G a la zona de aplicación de los 2 topes n° 2 nuevos del cristal de la luneta trasera.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

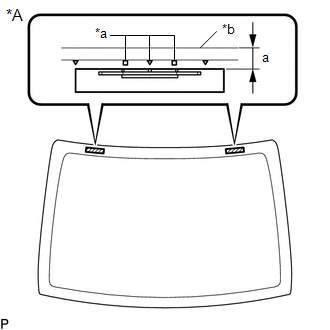

(b) Coloque los 2 topes nuevos n° 2 en el cristal de la luneta trasera, como se muestra en la ilustración.

Tamaño estándar:

Área

Dimensiones

a

19.3 mm (0.760 pulg.)

OBSERVACIÓN:

Solo se suministra el modelo de 2 piezas de los topes del cristal de la luneta trasera como piezas de repuesto. Utilice los topes de 2 piezas como piezas de repuesto incluso aunque originalmente se hubieran instalado topes de 1 pieza.

*A

Parte trasera

*a

Muesca de cerámica

*b

Borde del cristal de la luneta trasera

2. COLOQUE EL TOPE DEL CRISTAL DE LA LUNETA TRASERA N° 1 (para tipo de 2 piezas)

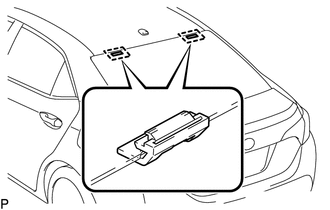

(a) Instale 2 topes nuevos del cristal de la luneta trasera n° 1 en la carrocería del vehículo como se muestra en la ilustración.

OBSERVACIÓN:

Solo se suministra el modelo de 2 piezas de los topes del cristal de la luneta trasera como piezas de repuesto. Utilice los topes de 2 piezas como piezas de repuesto incluso aunque originalmente se hubieran instalado topes de 1 pieza.

3. INSTALE LA JUNTA DE GOMA ADHESIVA DEL CRISTAL DE LA LUNETA TRASERA

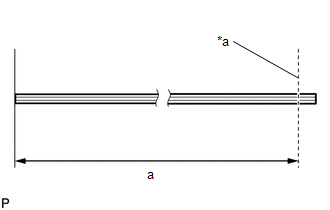

(a) Corte la junta de goma adhesiva del cristal de la luneta trasera de forma que la dimensión sea apropiada, tal como se muestra en la ilustración.

Tamaño estándar:

Área

Dimensiones

a

369.1 cm (12.1 pi.)

*a

Sección

(b) Con ayuda de una escobilla o una esponja, recubra la zona de aplicación de la nueva junta de goma adhesiva del cristal de la luneta trasera con imprimador G.

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

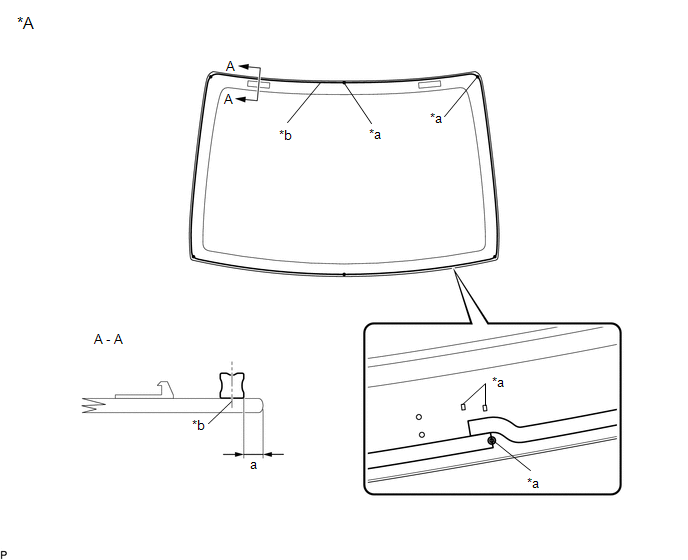

(c) Instale la nueva junta de goma adhesiva del cristal de la luneta trasera en el cristal de la luneta trasera, como se muestra en la ilustración.

*A

Parte trasera

-

-

*a

Muesca cerámica de posicionamiento de la junta de goma adhesiva del cristal de la luneta trasera

*b

Línea central de posicionamiento de la junta de goma adhesiva del cristal de la luneta trasera

Tamaño estándar:

Área

Dimensiones

a

4.0 mm (0.158 pulg.)

4. INSTALE EL SUBCONJUNTO DEL CRISTAL DE LA LUNETA TRASERA

(a) Ubique el subconjunto del cristal de la luneta trasera.

(1) Coloque el subconjunto del cristal de la luneta trasera en la posición correcta mediante ventosas.

(2) Asegúrese de que toda la superficie de contacto del borde del subconjunto del cristal de la luneta trasera esté perfectamente nivelada.

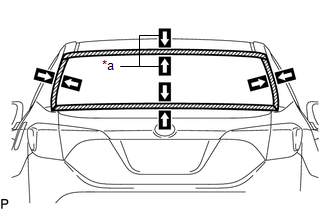

(3) Alinee las marcas de correspondencia del subconjunto del cristal de la luneta trasera y la carrocería del vehículo.

AVISO:

Compruebe que los topes del cristal de la luneta trasera n° 1 y los topes del cristal de la luneta trasera n° 2 estén correctamente colocados en la carrocería del vehículo.

(4) Extraiga el subconjunto del cristal de la luneta trasera.

*a

Marca de correspondencia

(b) Con una escobilla, aplique una capa de imprimador M a la superficie de instalación de la carrocería del vehículo.

AVISO:

  • No aplique imprimador M al adhesivo.
  • No aplique demasiado imprimador M.
  • Espere a que el imprimador M se seque durante 3 minutos o más.
  • Deseche el imprimador M sobrante.

OBSERVACIÓN:

Si se aplica imprimador M a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

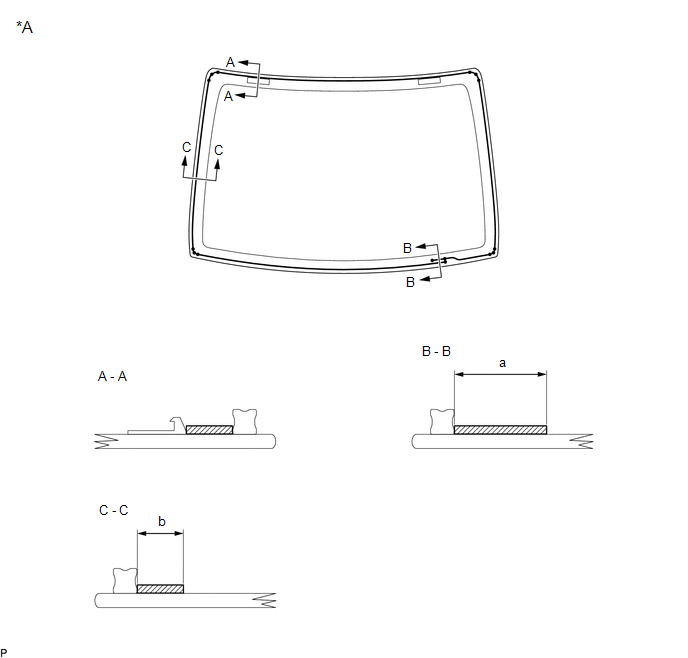

(c) Aplique imprimador G a la zona de aplicación de adhesivo con un brocha o una esponja.

*A

Parte trasera

-

-

Imprimador G

-

-

Tamaño estándar:

Área

Dimensiones

a

20 mm (0.787 pulg.)

b

20 mm (0.787 pulg.)

AVISO:

  • No aplique demasiado imprimador G.
  • Espere a que el imprimador G se seque durante 3 minutos o más.
  • Deseche el imprimador G sobrante.

OBSERVACIÓN:

Si se aplica imprimador G a una zona que no es la especificada por equivocación, elimínelo con un paño limpio antes de que se seque.

(d) Aplique adhesivo al subconjunto del cristal de la luneta trasera.

Adhesivo:

Adhesivo original para parabrisas de Toyota o equivalente

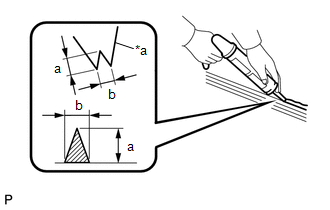

(1) Corte la punta de la boquilla del cartucho tal como se indica en la ilustración.

Tamaño estándar:

Área

Dimensiones

a

12.0 mm (0.472 pulg.)

b

8.0 mm (0.315 pulg.)

OBSERVACIÓN:

Tras cortar la punta, utilice todo el adhesivo dentro de los márgenes de tiempo descritos en la tabla siguiente.

Intervalo de tiempo de uso:

Temperatura

Intervalo de tiempo de uso

35°C (95°F)

15 minutos

20°C (68°F)

1 hora y 40 minutos

5°C (41°F)

8 horas

*a

Boquilla

(2) Cargue el cartucho en la pistola selladora.

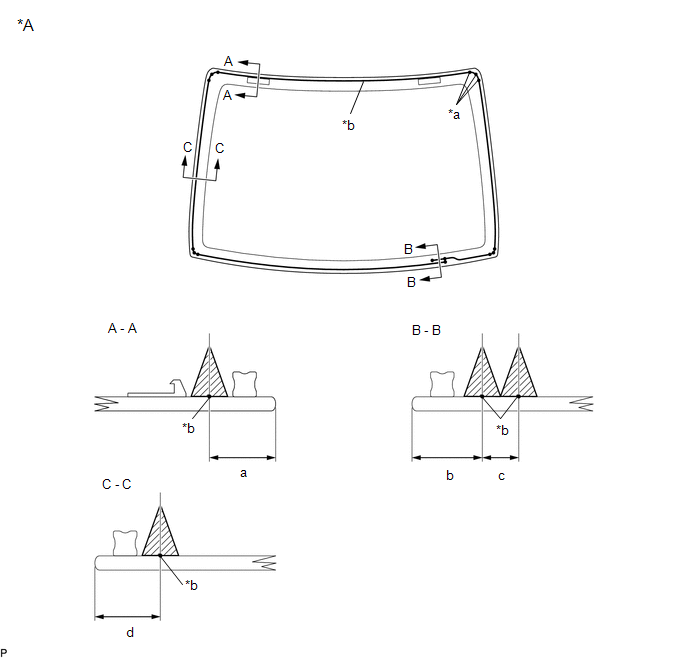

(3) Aplique adhesivo al subconjunto del cristal de la luneta trasera como se muestra en la ilustración.

*A

Parte trasera

-

-

*a

Muesca cerámica de posicionamiento del adhesivo

*b

Línea central de posicionamiento del adhesivo

Adhesivo

-

-

Tamaño estándar:

Área

Dimensiones

a

14.6 mm (0.575 pulg.)

b

17.6 mm (0.693 pulg.)

c

8.0 mm (0.315 pulg.)

d

14.6 mm (0.575 pulg.)

(e) Instale el subconjunto del cristal de la luneta trasera.

(1) Coloque el subconjunto del cristal de la luneta trasera con unas ventosas de forma que las marcas de correspondencia queden alineadas, y ejerza una suave presión en el borde del mismo.

AVISO:

  • Compruebe que los topes del cristal de la luneta trasera n° 1 y los topes del cristal de la luneta trasera n° 2 estén correctamente colocados en la carrocería del vehículo.
  • Compruebe la holgura entre la carrocería del vehículo y el subconjunto del cristal de la luneta trasera.

*a

Marca de correspondencia

(2) Presione ligeramente la superficie delantera del subconjunto del cristal de la luneta trasera para asegurarse de que el subconjunto del cristal de la luneta trasera quede firmemente encajado en la carrocería del vehículo.

OBSERVACIÓN:

Ejerza una presión en el cristal de 98 N (10 kgf, 22.0 lbf.) o más.

(3) Retire los restos de adhesivo que sobresalgan con un raspador.

(4) Sujete el subconjunto del cristal de la luneta trasera con cinta protectora hasta que el adhesivo aplicado se endurezca.

AVISO:

Espere el tiempo especificado en la tabla siguiente antes de conducir el vehículo.

Tiempo mínimo:

Temperatura

Tiempo mínimo que hay que esperar antes de conducir el vehículo

35°C (95°F)

1 hora y 30 minutos

20°C (68°F)

5 horas

5°C (41°F)

24 horas

(f) Conecte todos los conectores.

5. COMPRUEBE SI HAY FUGAS

(a) Cuando el adhesivo se haya endurecido, aplique agua desde la parte exterior del vehículo. Compruebe que el agua no se filtra en el habitáculo.

(b) Si se filtra, espere a que se seque y vuelva a aplicar adhesivo.

(c) Quite la cinta aislante.

6. INSTALE EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

Haga clic aquí

7. COLOQUE LA TAPA DEL ORIFICIO DE LA BANDA DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE

Haga clic aquí

8. INSTALE EL FORRO DEL TECHO

Haga clic aquí
