DESCRIPCIÓN

La ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) recibe las señales de deslizamiento e inclinación cuando el interruptor del techo deslizante (conjunto de la luz de lectura de mapas) está en funcionamiento y acciona el motor integrado.

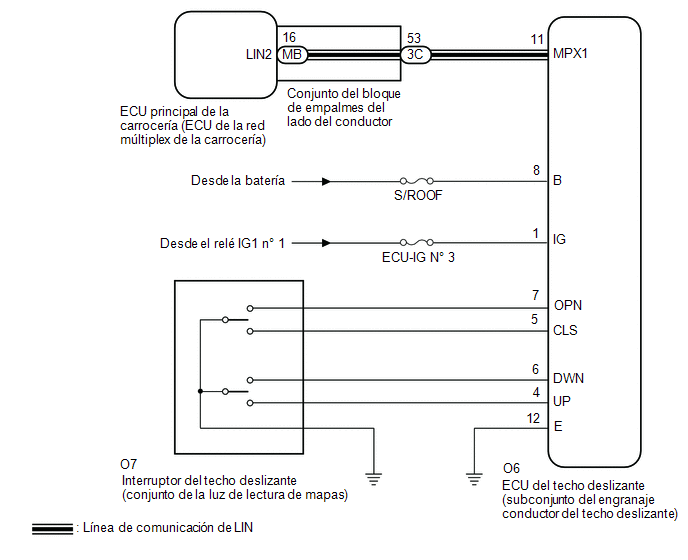

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Si la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) se extrae y se reinstala o se sustituye, la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) se debe inicializar.

    Haga clic aquí

  • El sistema del techo deslizante utiliza el sistema de comunicación LIN. En primer lugar, asegúrese de que no existe ninguna avería en el sistema de comunicaciones LIN. Consulte cómo proceder con la localización de averías.

    Haga clic aquí

  • Si se emita un DTC de la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante), primero lleve a cabo la localización de averías en el DTC de la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante).

    Haga clic aquí

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Sliding Roof / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Sliding Roof > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Open Switch

Señal del interruptor OPEN

OFF u ON

OFF: Interruptor OPEN sin pulsar

ON: Interruptor OPEN pulsado

-

Close Switch

Señal del interruptor CLOSE

OFF u ON

OFF: Interruptor CLOSE sin pulsar

ON: Interruptor CLOSE pulsado

-

Up Switch

Señal del interruptor UP

OFF u ON

OFF: Interruptor UP sin pulsar

ON: Interruptor UP pulsado

-

Down Switch

Señal del interruptor de bajada

OFF u ON

OFF: Interruptor DOWN sin pulsar

ON: Interruptor DOWN pulsado

-

Body Electrical > Sliding Roof > Data List

Pantalla del tester

Open Switch

Close Switch

Up Switch

Down Switch

OK:

La pantalla del Techstream cambia según el funcionamiento del interruptor, tal y como se muestra en la tabla.

MAL

IR AL PUNTO 3

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - BATERÍA AUXILIAR Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector O6 de la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante).

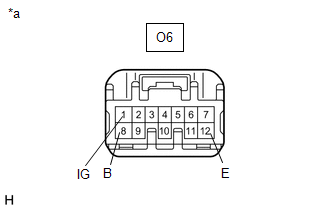

*a

Vista frontal del conector del mazo de cables

(a la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante))

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

O6-8 (B) - Masa de la carrocería

Siempre

11 a 14 V

O6-1 (IG) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

O6-1 (IG) - Masa de la carrocería

Interruptor de encendido desactivado

Inferior a 1 V

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

O6-12 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL TECHO DESLIZANTE (CONJUNTO DE LA LUZ DE LECTURA DE MAPAS)

(a) Extraiga el interruptor del techo deslizante (conjunto de la luz de lectura de mapas).

Haga clic aquí

(b) Inspeccione el interruptor del techo deslizante (conjunto de la luz de lectura de mapas).

Haga clic aquí

MAL

SUSTITUYA EL INTERRUPTOR DEL TECHO DESLIZANTE (CONJUNTO DE LA LUZ DE LECTURA DE MAPAS)

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - INTERRUPTOR DEL TECHO DESLIZANTE (CONJUNTO DE LA LUZ DE LECTURA DE MAPAS) Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector O7 del interruptor del techo deslizante (conjunto de la luz de lectura de mapas).

(b) Desconecte el conector O6 de la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

O6-5 (CLS) - O7-2 (CLS)

Siempre

Inferior a 1 Ω

O6-5 (CLS) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-2 (CLS) - Masa de la carrocería

Siempre

10 kΩ o superior

O6-7 (OPN) - O7-3 (OPN)

Siempre

Inferior a 1 Ω

O6-7 (OPN) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-3 (OPN) - Masa de la carrocería

Siempre

10 kΩ o superior

O6-6 (DWN) - O7-4 (DOWN)

Siempre

Inferior a 1 Ω

O6-6 (DWN) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-4 (DOWN) - Masa de la carrocería

Siempre

10 kΩ o superior

O6-4 (UP) - O7-5 (UP)

Siempre

Inferior a 1 Ω

O6-4 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-5 (UP) - Masa de la carrocería

Siempre

10 kΩ o superior

O7-1 (GND3) - Masa de la carrocería

Siempre

Inferior a 1 Ω

O6-12 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

SUSTITUYA LA ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
