Toyota Corolla Manual de Taller: Componentes

COMPONENTES

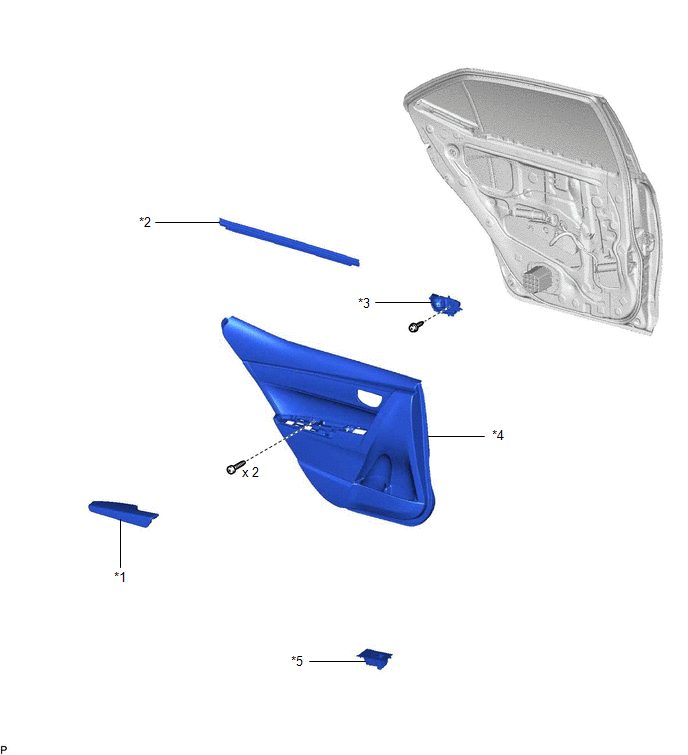

ILUSTRACIÓN

*1

CONJUNTO DEL REPOSABRAZOS TRASERO

*2

BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA

*3

SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

*4

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

*5

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

-

-

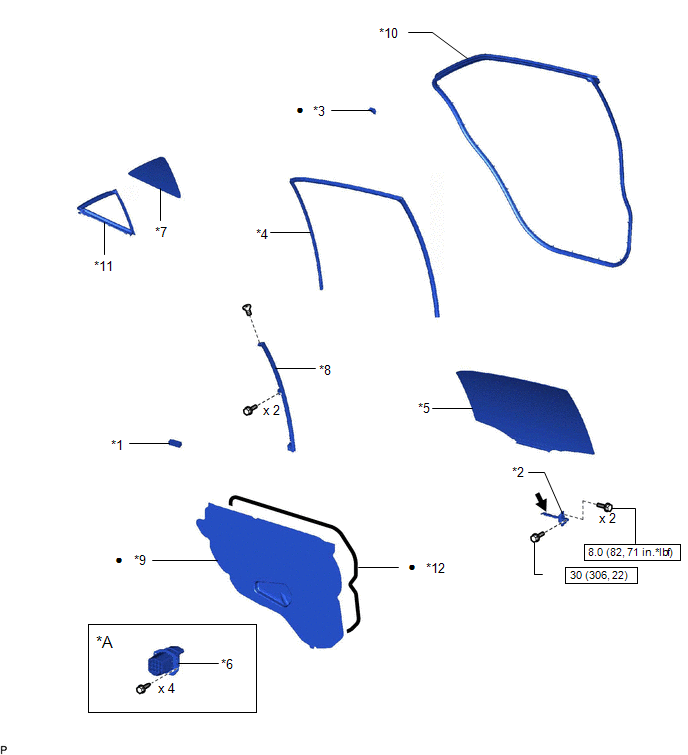

ILUSTRACIÓN

*A

Con refuerzo

-

-

*1

JUNTA DE VENTILACIÓN DE LA PUERTA TRASERA N° 1

*2

CONJUNTO DEL TIRANTE DE LA PUERTA TRASERA

*3

EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA

*4

CARRIL DE LA VENTANILLA TRASERA

*5

SUBCONJUNTO DE LA VENTANILLA TRASERA

*6

SUBCONJUNTO DEL REFUERZO DEL PANEL INTERIOR DE LA PUERTA TRASERA

*7

CRISTAL DE LA VENTANILLA LATERAL TRASERA

*8

SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA TRASERA

*9

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

*10

BANDA PROTECTORA DE LA PUERTA TRASERA

*11

BANDA PROTECTORA DE LA VENTANILLA LATERAL TRASERA

*12

CINTA DE BUTILO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Pieza prerrecubierta

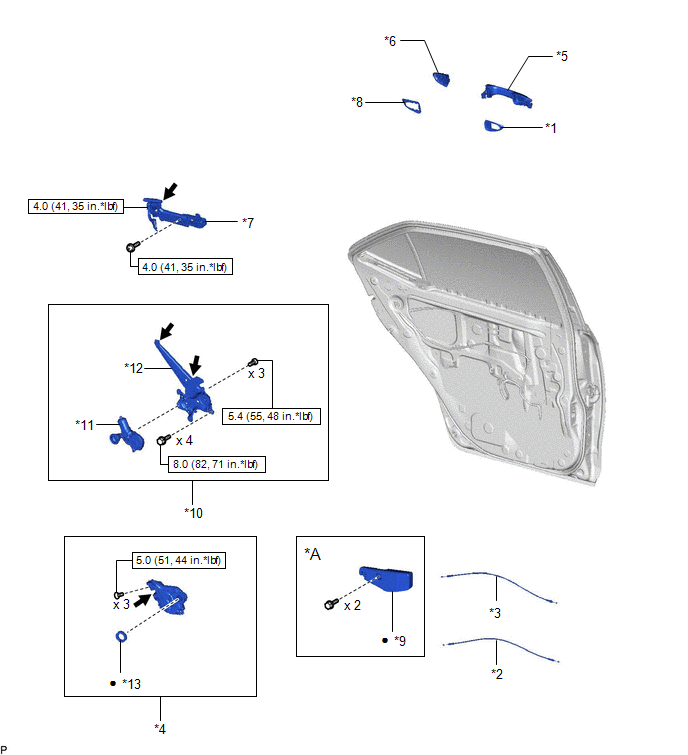

ILUSTRACIÓN

*A

Con elemento amortiguador de refuerzo

-

-

*1

ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*2

CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA TRASERA

*3

CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA TRASERA

*4

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

*5

CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*6

TAPA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*7

SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*8

ALMOHADILLA TRASERA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*9

ELEMENTO AMORTIGUADOR DE REFUERZO DE LA PUERTA TRASERA

*10

CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

*11

CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO

*12

SUBCONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

*13

SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

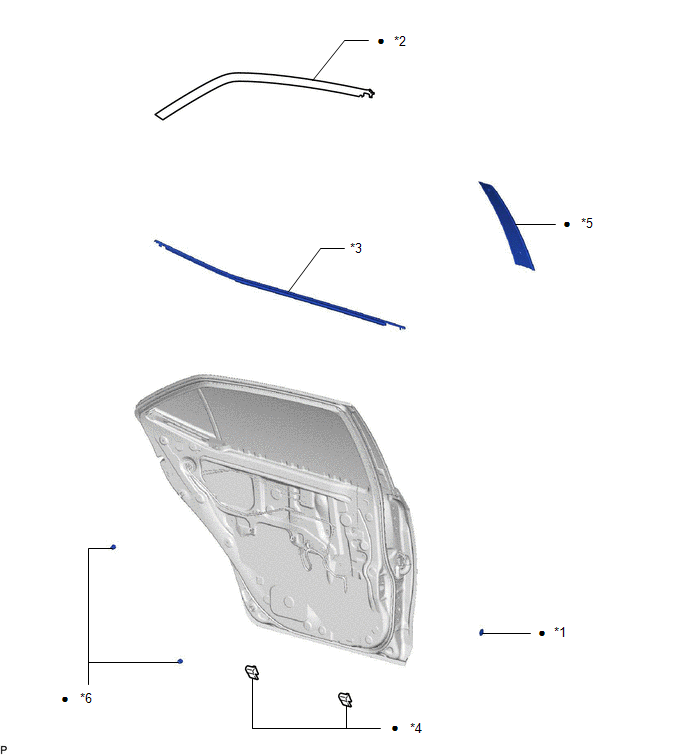

ILUSTRACIÓN

*1

CLIP DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS

*2

CINTA DE REVESTIMIENTO N° 2

*3

CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

*4

GUARDAPOLVO DE LA PUERTA TRASERA

*5

MOLDURA DELANTERA DEL MARCO DE LA VENTANILLA TRASERA

*6

ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA TRASERA

Pieza no reutilizable

-

-

    Puertas Traseras

    Desmontaje
