AJUSTE

PRECAUCIÓN / AVISO / OBSERVACIÓN

*a

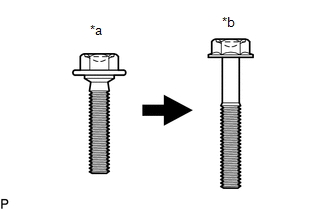

Perno de centraje

*b

Perno estándar

OBSERVACIÓN:

  • Los pernos de centraje se utilizan para montar la bisagra en la puerta. La puerta no puede ajustarse si los pernos de centraje están instalados. Sustituya los pernos de centraje por pernos estándar cuando haga los ajustes.
  • El par de apriete especificado para los pernos estándar se muestra en la tabla de pernos estándar.

    Haga clic aquí

PROCEDIMIENTO

1. INSPECCIONE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

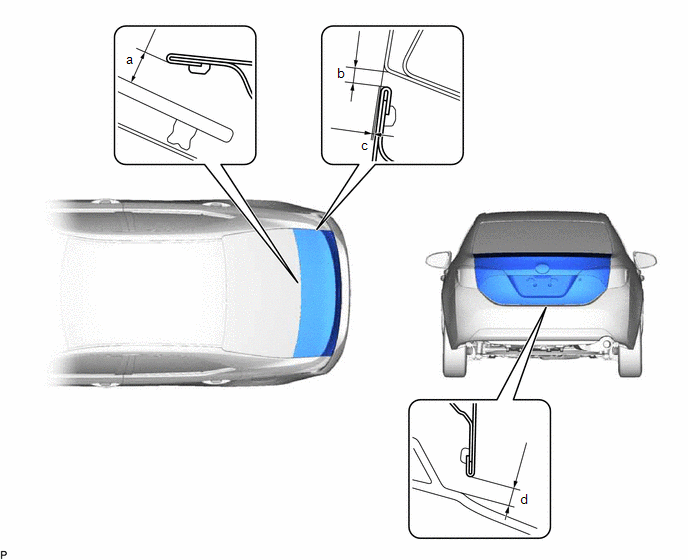

(a) Compruebe si las medidas de espacio libre de las áreas de A a D están dentro de los valores estándar.

Holgura estándar

Área

Medida

Área

Medida

a

8.0 mm (0.315 pulg.)

b

2.0 a 5.0 mm (0.0787 a 0.197 pulg.)

c

-1.2 a 1.2 mm (-0.00472 a 0.0472 pulg.)

d

3.85 a 7.85 mm (0.152 a 0.309 pulg.)

2. EXTRAIGA LA CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

3. EXTRAIGA LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

4. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

5. EXTRAIGA LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

6. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO

Haga clic aquí

7. AJUSTE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

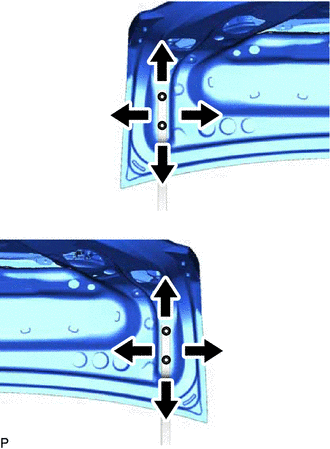

(a) Afloje los pernos de las bisagras de las puertas para ajustarlas horizontal y verticalmente.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

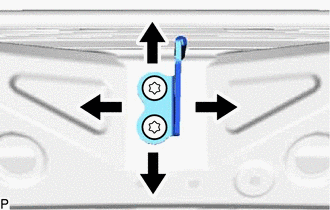

(b) Utilice una llave de cubo "TORX" T40 para afloje ligeramente los tornillos de montaje del percutor.

(c) Utilice una barra de latón y un martillo para ajustar la posición del percutor golpeándolo.

(d) Con una llave de cubo "TORX" T40, apriete los tornillos de montaje del percutor después del ajuste.

Torque:

23 N·m {235 kgf·cm, 17 ft·lbf}

8. COLOQUE LA PLACA DE ACABADO DEL PISO TRASERO

Haga clic aquí

9. INSTALE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

10. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

11. INSTALE LA CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

12. INSTALE LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

    Desmontaje

    Montaje
