Toyota Corolla Manual de Taller: Interruptor Exterior De Apertura De La Puerta Del Compartimiento De Equipajes

Toyota Corolla Manual de Taller / Exterior del vehículo / Puertas / PortÓn Trasero / Interruptor Exterior De Apertura De La Puerta Del Compartimiento De Equipajes

Componentes

COMPONENTES

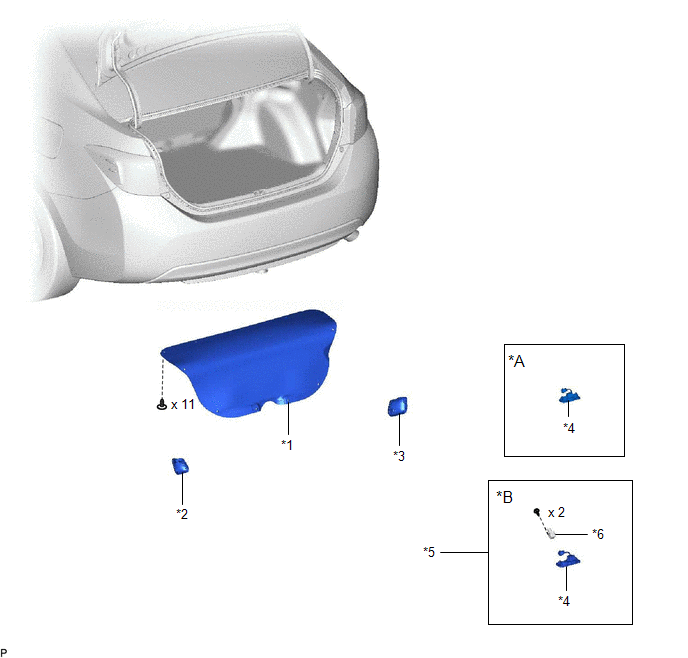

ILUSTRACIÓN

*A

Sin monitor trasero

*B

Con monitor trasero

*1

CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

*3

CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

*4

INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMIENTO DE EQUIPAJES

*5

CONJUNTO DE LA CÁMARA DE TELEVISIÓN

*6

CÁMARA DE TELEVISIÓN

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

2. EXTRAIGA LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

3. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

4. EXTRAIGA EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES (sin monitor trasero)

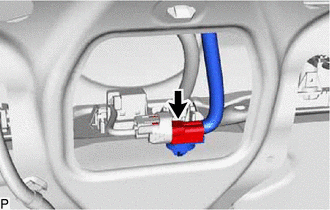

(a) Desconecte el conector.

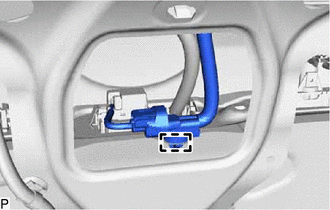

(b) Desenganche la abrazadera.

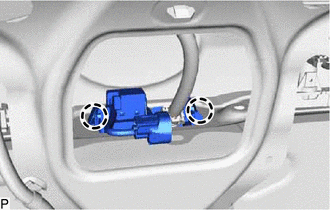

(c) Desenganche las 2 garras y extraiga el interruptor eléctrico de la llave del compartimiento de equipajes.

5. EXTRAIGA EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES (con monitor trasero)

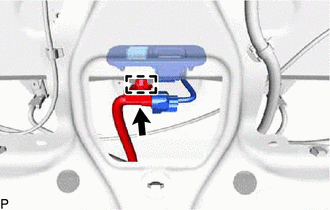

(a) Desenganche la abrazadera.

(b) Desconecte el conector.

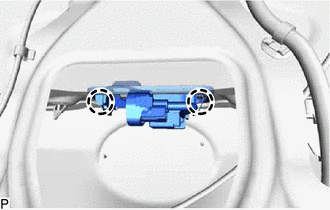

(c) Desenganche las 2 garras.

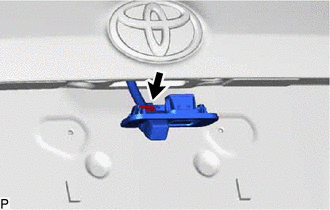

(d) Desconecte el conector y extraiga el conjunto de la cámara de televisión.

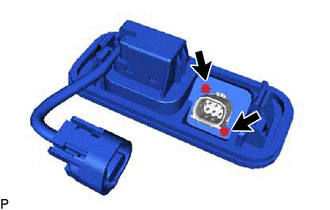

(e) Extraiga los 2 tornillos y el conjunto de la cámara de televisión del interruptor eléctrico de la llave del compartimiento de equipajes.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

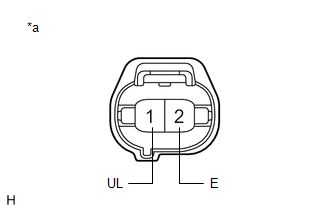

1 (UL) - 2 (E)

Interruptor sin pulsar

10 kΩ o superior

Interruptor pulsado

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el interruptor eléctrico de la llave del compartimiento de equipajes.

*a

Componente no conectado al mazo de cables

(Interruptor de la llave eléctrica del maletero)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES (con monitor trasero)

(a) Instale la cámara de televisión con los 2 tornillos en el interruptor eléctrico de la llave del compartimiento de equipajes.

(b) Conecte el conector.

(c) Enganche las 2 garras para instalar el conjunto de la cámara de televisión.

(d) Conecte el conector.

(e) Enganche la abrazadera.

2. COLOQUE EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES (sin monitor trasero)

(a) Enganche las 2 garras para instalar el interruptor eléctrico de la llave del compartimiento de equipajes.

(b) Enganche la abrazadera.

(c) Conecte el conector.

3. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

4. INSTALE LA CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

5. INSTALE LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

    InstalaciÓn
