Toyota Corolla Manual de Taller: Componentes

COMPONENTES

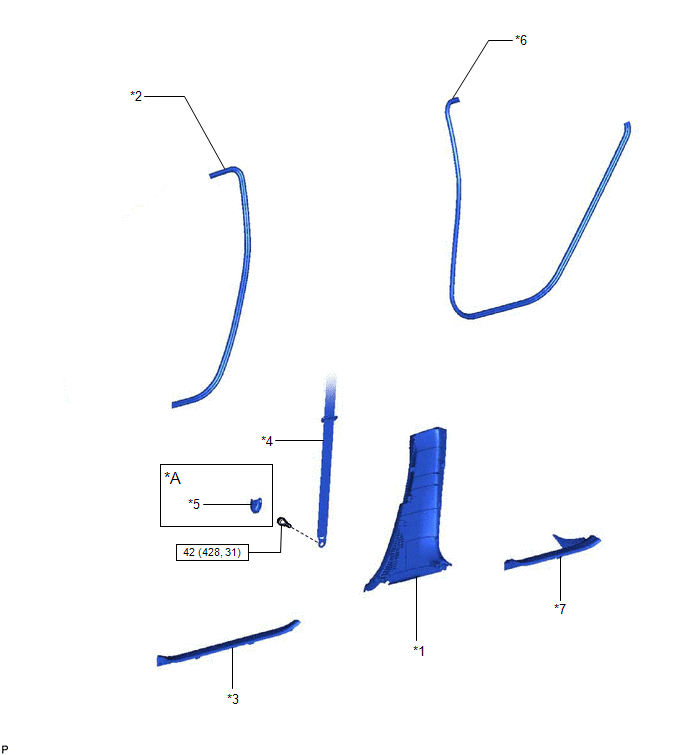

ILUSTRACIÓN

*A

Para el lado izquierdo

-

-

*1

EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

*2

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

*3

ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

*4

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

*5

CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

*6

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

*7

ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

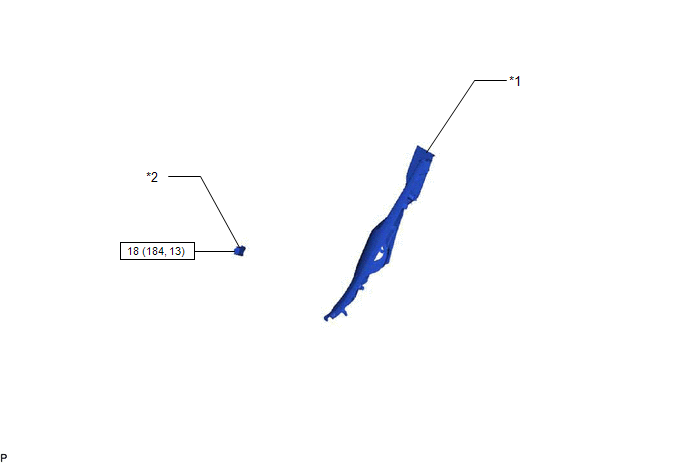

ILUSTRACIÓN

*1

EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

*2

SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

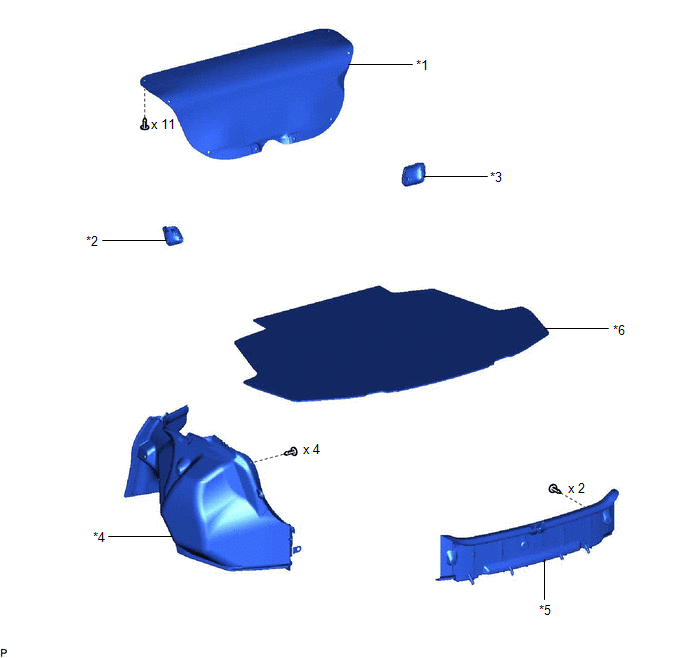

ILUSTRACIÓN

*1

CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

*3

CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

*4

CONJUNTO DE LA CUBIERTA IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

*5

PLACA DE ACABADO DEL PISO TRASERO

*6

CUBIERTA DE LA RUEDA DE REPUESTO

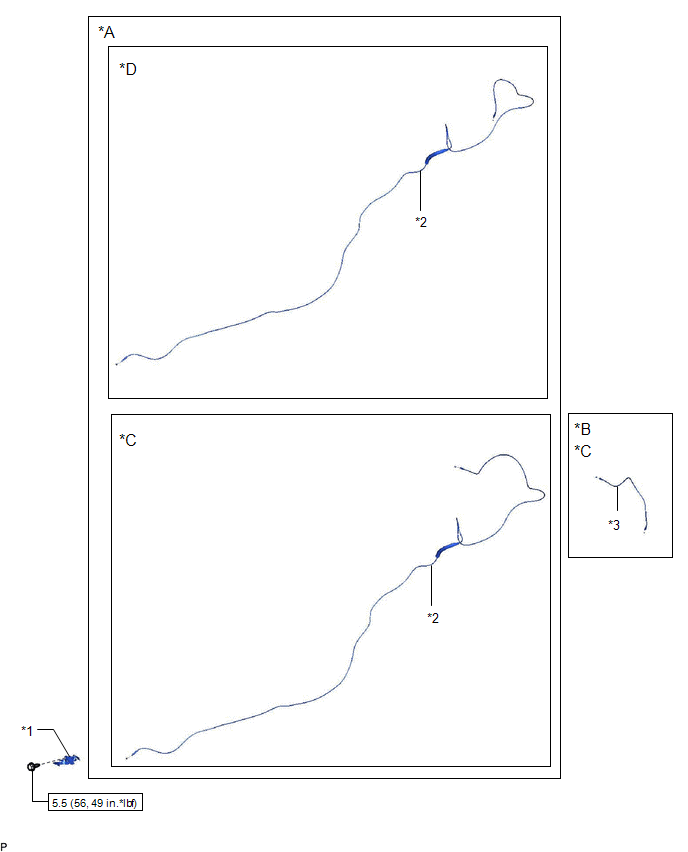

ILUSTRACIÓN

*A

Para la parte delantera

*B

Para la parte trasera

*C

Sin sistema inalámbrico de cierre centralizado de puertas

*D

Con sistema inalámbrico de cierre centralizado de puertas

*1

SUBCONJUNTO DE LA PALANCA DE APERTURA DE BLOQUEO DEL TAPÓN DEL DEPÓSITO DE COMBUSTIBLE

*2

SUBCONJUNTO DEL CABLE DE CONTROL DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*3

SUBCONJUNTO DEL CABLE DE CONTROL DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

    Conjunto Del Cable De Control De Bloqueo De La Puerta Del Compartimiento De Equipajes

    ExtracciÓn
