MONTAJE

PROCEDIMIENTO

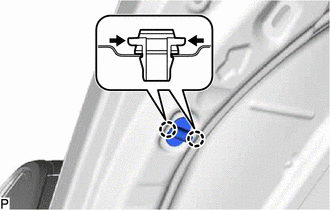

1. COLOQUE EL CLIP DEL PROTECTOR DEL CAPÓ

(a) Enganche las 2 garras y coloque el clip del protector del capó como se muestra en la ilustración.

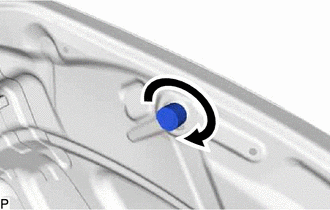

2. INSTALE EL ELEMENTO AMORTIGUADOR DEL PARACHOQUES DEL CAPÓ

(a) Coloque el elemento amortiguador del parachoques del capó tal y como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

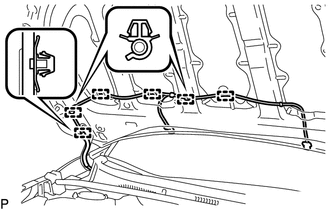

3. CONECTE EL CONJUNTO DE LA MANGUERA DEL LAVAPARABRISAS

(a) Enganche las 6 abrazaderas para conectar el conjunto de la manguera del lavaparabrisas.

4. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

5. INSPECCIONE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

6. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

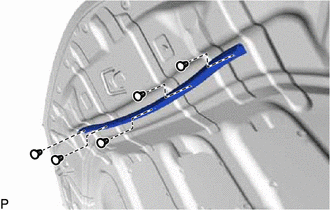

7. COLOQUE EL SELLO QUE UNE EL CAPÓ AL SOPORTE DEL RADIADOR

(a) Coloque el sello del soporte del capó al radiador con los 5 clips nuevos de sello del soporte del capó al radiador.
