Toyota Corolla Manual de Taller: Motor Del Lavaparabrisas

Componentes

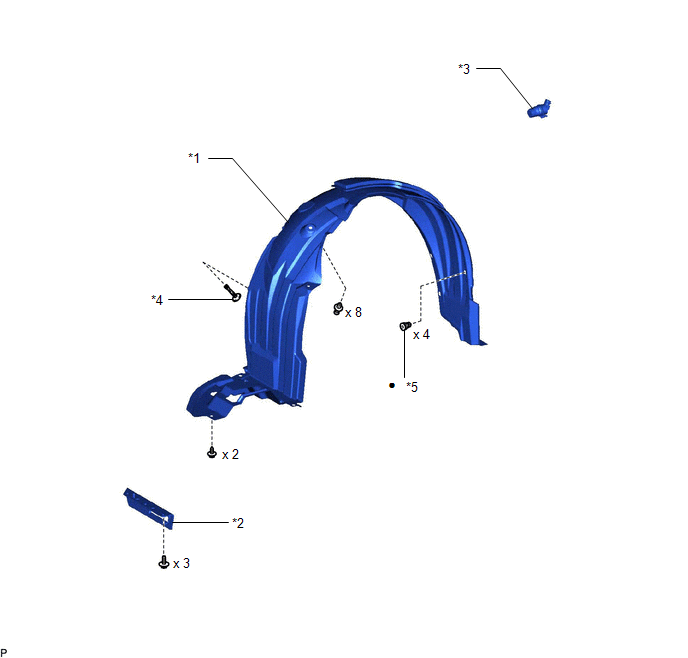

COMPONENTES

ILUSTRACIÓN

*1

REVESTIMIENTO DE LA ALETA DERECHA DELANTERA

*2

ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

*3

CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS

*4

CLIP DE SUJECIÓN DEL PASADOR

*5

OJAL

-

-

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA DERECHA

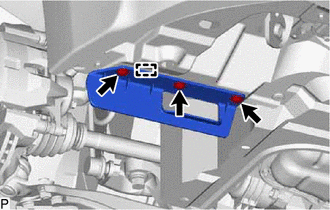

2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

(a) Quite los 3 tornillos.

(b) Desenganche la guía para extraer la almohadilla de extensión del arco de la rueda delantera derecha.

3. EXTRAIGA EL REVESTIMIENTO DE LA ALETA DELANTERA DERECHA

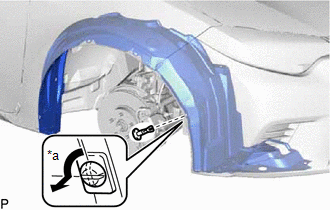

(a) Con un destornillador, gire el pasador 90 grados y extraiga el clip de sujeción del pasador.

*a

90°

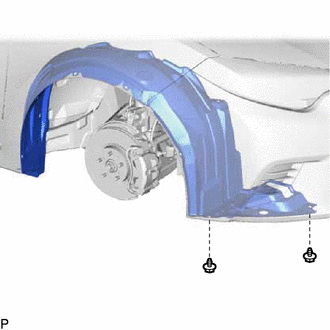

(b) Quite los 2 tornillos.

(c) Retire los 4 ojales.

(d) Quite los 8 clips y el revestimiento de la aleta delantera derecha.

4. VACÍE EL LÍQUIDO DEL LAVAPARABRISAS

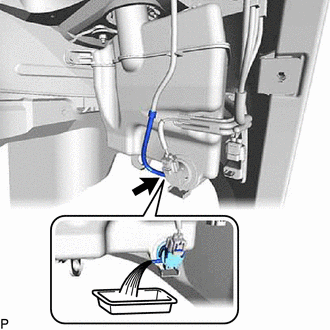

(a) Desconecte la manguera del lavaparabrisas del conjunto de la bomba y del motor del lavaparabrisas y vacíe el líquido lavaparabrisas como se muestra en la ilustración.

OBSERVACIÓN:

Recoja el líquido lavaparabrisas con un recipiente.

5. EXTRAIGA EL CONJUNTO DEL MOTOR Y LA BOMBA DEL LAVAPARABRISAS

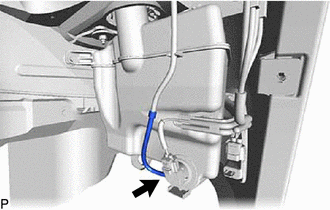

(a) Desconecte el conector.

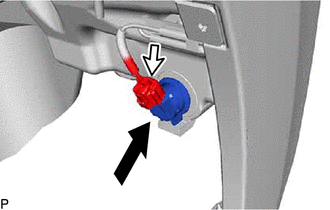

(b) Extraiga el conjunto del motor y la bomba del lavaparabrisas como se muestra en la ilustración.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS

(a) Extraiga el depósito del lavaparabrisas.

(b) Desconecte el conector A13 del conjunto de la bomba y motor del lavaparabrisas.

OBSERVACIÓN:

Esta operación debe llevarse a cabo con el conjunto de la bomba y el motor del lavaparabrisas instalados en el depósito del mismo.

(c) Llene de líquido el depósito del lavaparabrisas.

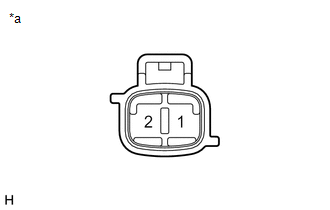

(d) Conecte el cable positivo (+) de la batería al terminal 1 del conjunto del motor y de la bomba del lavaparabrisas, y el cable negativo (-) al terminal 2.

*a

Componente no conectado al mazo de cables

(Conjunto de la bomba y el motor del lavaparabrisas)

(e) Compruebe si fluye el líquido del depósito del lavaparabrisas.

OK:

El líquido lavaparabrisas fluye desde el depósito.

Si el resultado no es el especificado, sustituya el conjunto del motor y la bomba del lavaparabrisas.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL MOTOR Y DE LA BOMBA DEL LAVAPARABRISAS

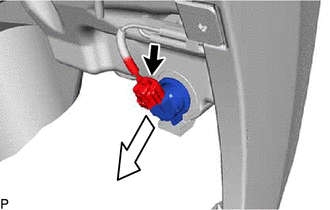

(a) Coloque el conjunto del motor y la bomba del lavaparabrisas como se muestra en la ilustración.

(b) Conecte el conector.

(c) Conecte la manguera del lavaparabrisas al conjunto de la bomba y motor del lavaparabrisas.

2. AÑADA LÍQUIDO LAVAPARABRISAS

(a) Añada líquido lavaparabrisas al depósito del lavaparabrisas.

3. INSTALE EL REVESTIMIENTO DE LA ALETA DELANTERA DERECHA

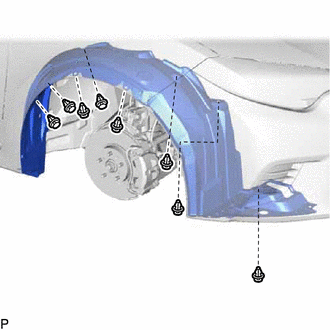

(a) Instale el revestimiento derecho de la aleta delantera con los 8 clips.

(b) Instale los 4 ojales nuevos.

(c) Instale los 2 tornillos.

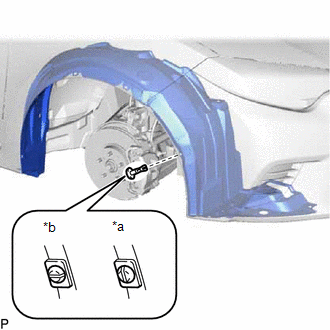

(d) Instale el clip de sujeción del pasador tal y como se muestra en la ilustración.

*a

Correcto

*b

Incorrecto

4. INSTALE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

(a) Enganche la guía.

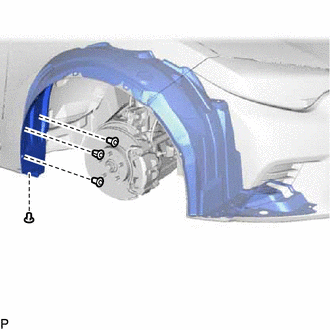

(b) Instale la almohadilla de extensión del arco de la rueda delantera derecha con los 3 tornillos.

5. COLOQUE LA RUEDA DELANTERA DERECHA

Haga clic aquí
