Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

AVISO:

Si extrae la cubierta inferior de la columna de dirección en el orden incorrecto, las piezas se romperán.

(a) Suelte la palanca de inclinación; a continuación, saque y baje la columna de dirección al máximo.

(b) Bloquee la palanca de inclinación.

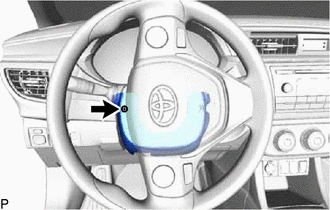

(c) Gire el conjunto del volante a la izquierda y extraiga el tornillo.

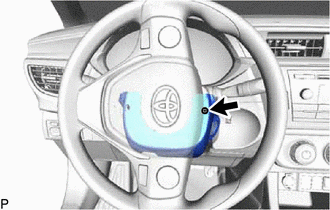

(d) Gire el conjunto del volante a la derecha y extraiga el tornillo.

(e) Centre el conjunto del volante.

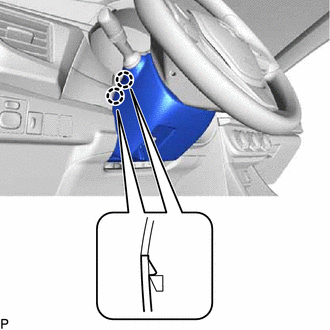

(f) Desenganche las 2 garras.

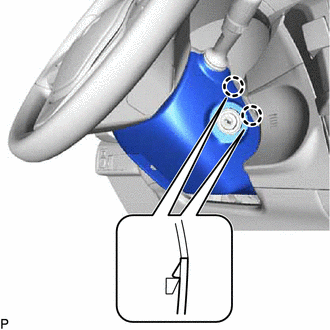

(g) Desenganche las 2 garras.

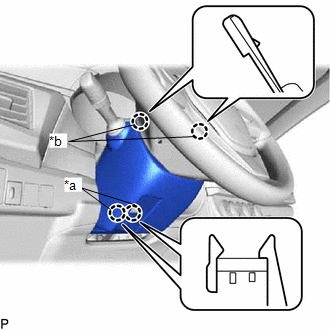

(h) Introduzca los dedos en el hueco de la palanca de inclinación de la cubierta inferior de la columna de dirección y extraiga las 2 garras <A>.

OBSERVACIÓN:

Abra las garras para desengancharlas.

*a

Garra <A>

*b

Garra <B>

(i) Desenganche las 2 garras <B> para extraer la cubierta inferior de la columna de dirección.

2. EXTRAIGA LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

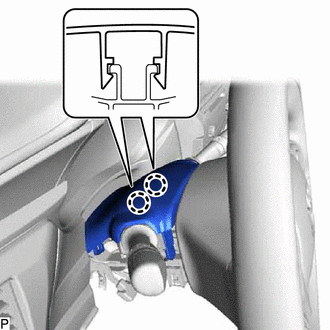

(a) Desenganche las 2 garras y extraiga la cubierta superior de la columna de dirección.

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

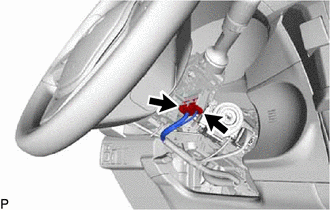

(a) Desconecte los conectores.

(b) Gire el conjunto del volante hacia la derecha.

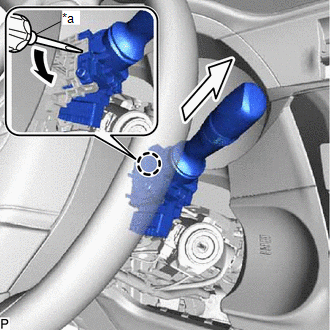

(c) Con un destornillador, desenganche la garra y extraiga el conjunto del interruptor del limpiaparabrisas tal como se muestra en la ilustración.

AVISO:

La garra se puede romper si se empuja con demasiada fuerza.

*a

Destornillador
