Toyota Corolla Manual de Taller: Boquilla Del Lavaparabrisas

Componentes

COMPONENTES

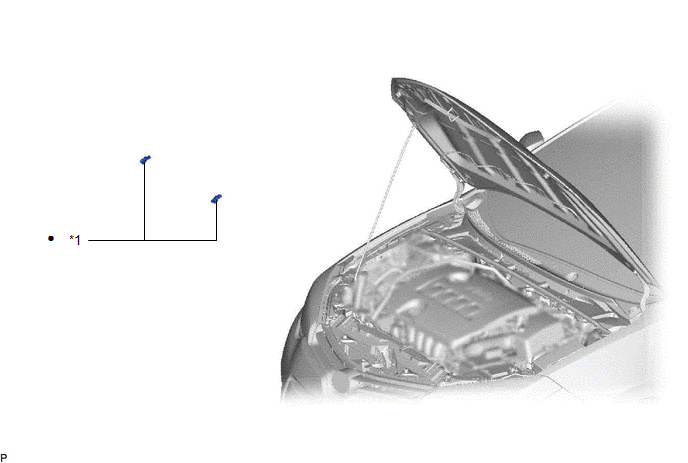

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

-

-

Pieza no reutilizable

-

-

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

(a) Accione los subconjuntos de la boquilla del lavaparabrisas y compruebe la posición en la que el líquido lavaparabrisas toca el parabrisas.

Estándar:

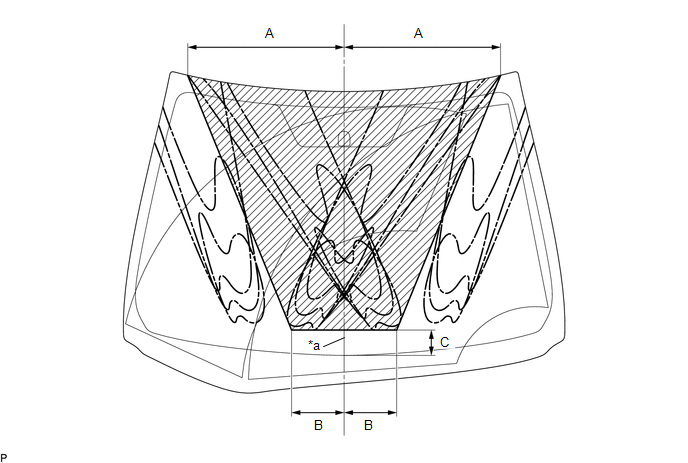

El líquido lavaparabrisas entra en contacto con el parabrisas en las áreas que se muestran en la ilustración.

*a

Línea central del vehículo

-

-

Medida

-

-

Medición estándar:

Área

Medida

Área

Medida

A

490 mm (1.61 pi.)

B

165 mm (6.50 pulg.)

C

75 mm (2.95 pulg.)

-

-

OBSERVACIÓN:

Si el resultado no es el especificado, sustituya el subconjunto de la boquilla del lavaparabrisas.

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

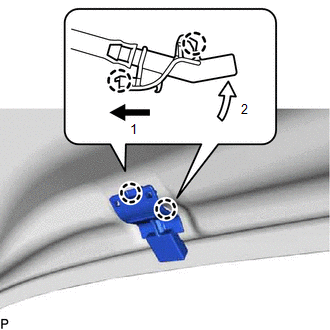

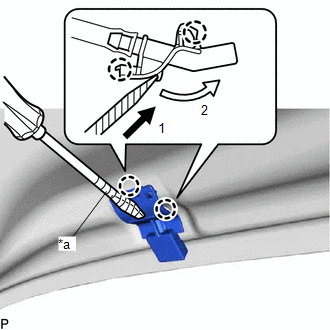

(a) Desenganche con un destornillador las 2 garras y separe el subconjunto de la boquilla del lavaparabrisas como indican las flechas en el orden que se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar el parabrisas.

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados izquierdo y derecho.
  • Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

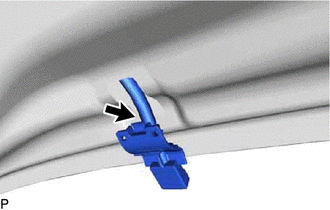

(b) Extraiga el subconjunto de la boquilla del lavaparabrisas de la manguera.

AVISO:

Los subconjuntos de la boquilla del lavaparabrisas no se pueden reutilizar.

OBSERVACIÓN:

Siga el mismo procedimiento en los lados izquierdo y derecho.

Ajuste

AJUSTE

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

2. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

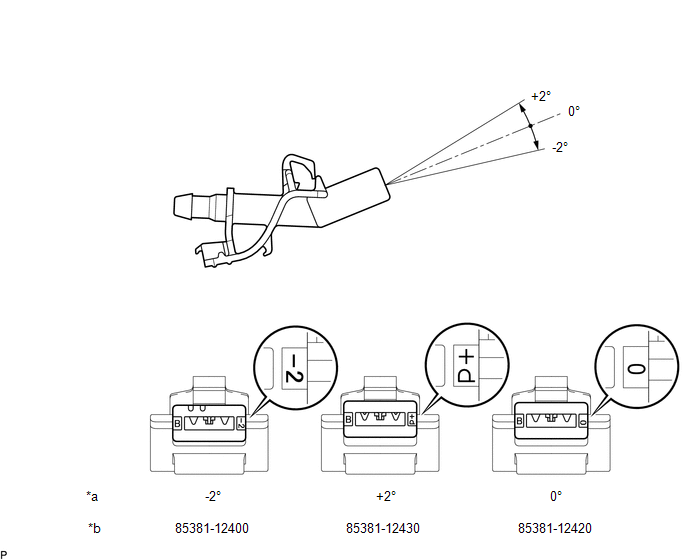

(a) Seleccione un subconjunto de la boquilla del lavaparabrisas que permita que la zona de contacto esté dentro de lo normal. Sustituya el subconjunto de la boquilla del lavaparabrisas por la que haya seleccionado.

*a

Ángulo del vaporizador del líquido lavaparabrisas

*b

Número de pieza

3. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

(a) Conecte un nuevo subconjunto de la boquilla del lavaparabrisas a la manguera del lavaparabrisas.

(b) Enganche las 2 garras e instale el subconjunto de la boquilla del lavaparabrisas como indican las flechas en el orden que se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en los lados izquierdo y derecho.

2. INSPECCIONE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

3. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí
