Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

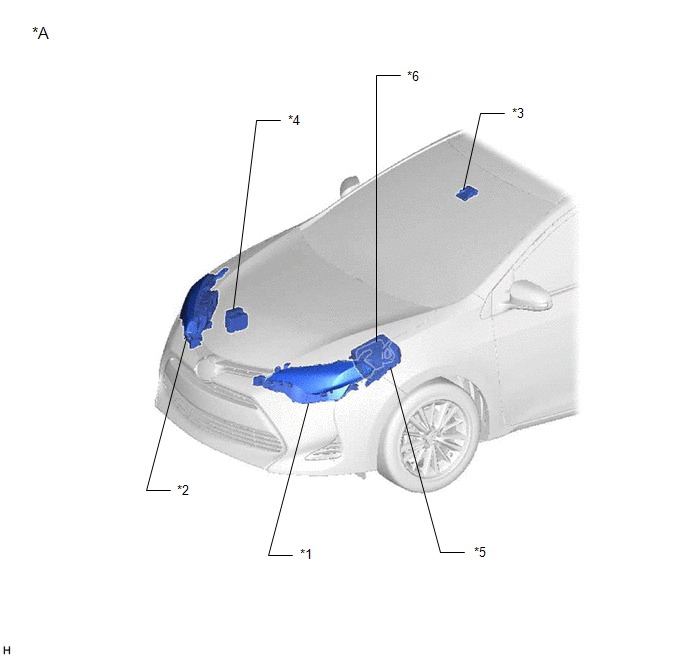

ILUSTRACIÓN

*A

Para faros de un solo haz

-

-

*1

CONJUNTO DEL FARO IZQUIERDO

*2

CONJUNTO DEL FARO DERECHO

*3

CÁMARA DE RECONOCIMIENTO DE AVANCE

*4

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*5

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- RELÉ H-LP

*6

ECM

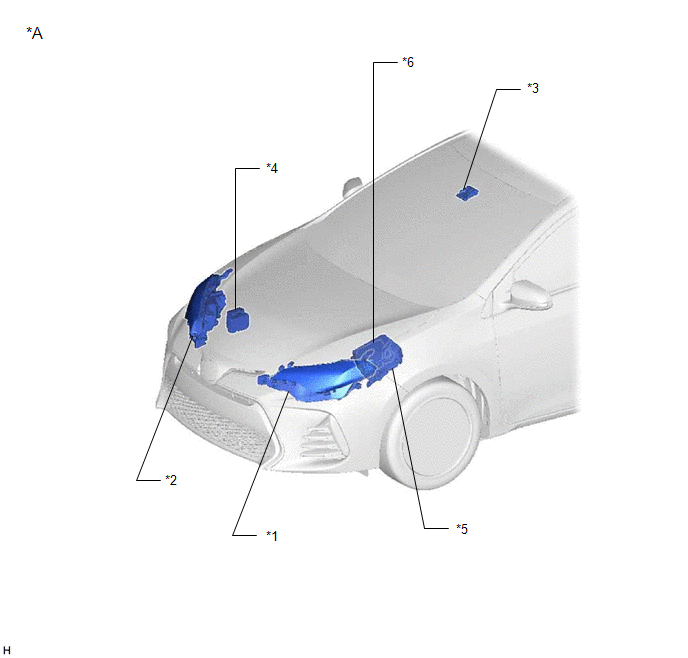

ILUSTRACIÓN

*A

Para faros de doble haz

-

-

*1

CONJUNTO DEL FARO IZQUIERDO

*2

CONJUNTO DEL FARO DERECHO

*3

CÁMARA DE RECONOCIMIENTO DE AVANCE

*4

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*5

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- RELÉ H-LP

*6

ECM

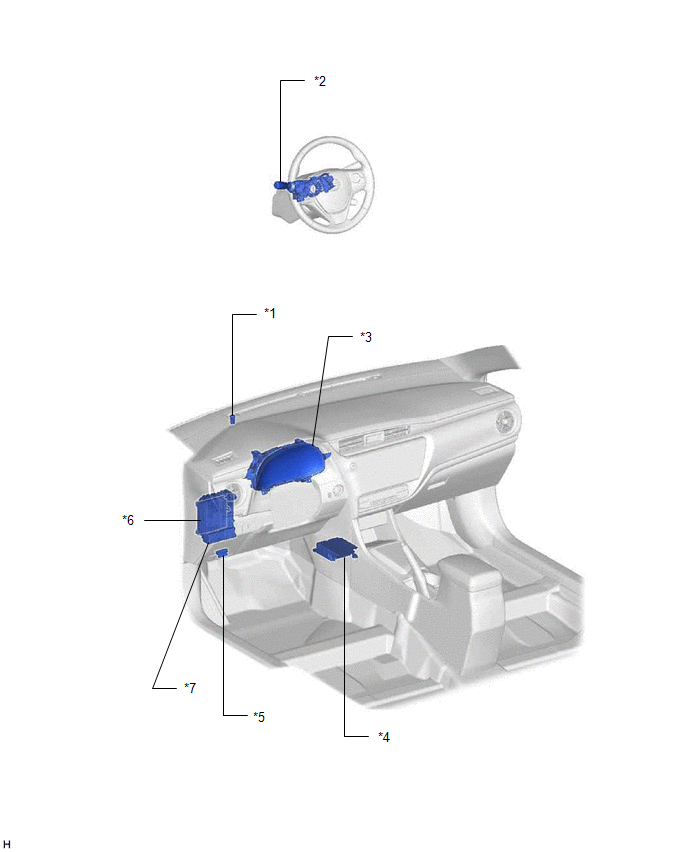

ILUSTRACIÓN

*1

SENSOR DE CONTROL AUTOMÁTICO DE LUCES

*2

CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS

*3

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*4

CONJUNTO DEL SENSOR DEL AIRBAG (SENSOR DE VELOCIDAD DE DERRAPE)

*5

DLC3

*6

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*7

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ECU-IG N° 3

-

-
