Toyota Corolla Manual de Taller: RelÉ

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

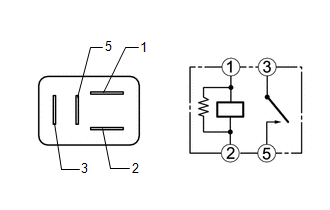

1. INSPECCIONE EL RELÉ H-LP

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

No se aplica tensión entre los terminales 1 y 2

10 kΩ o superior

3 - 5

Se aplica tensión entre los terminales 1 y 2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé H-LP.

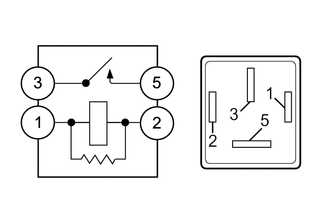

2. INSPECCIONE EL RELÉ DIM

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

No se aplica tensión entre los terminales 1 y 2

10 kΩ o superior

3 - 5

Se aplica tensión entre los terminales 1 y 2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé DIM.

3. INSPECCIONE EL RELÉ DRL (con luces de conducción diurna (para luces de conducción diurna independientes))

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

No se aplica tensión entre los terminales 1 y 2

10 kΩ o superior

3 - 5

Se aplica tensión entre los terminales 1 y 2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé DRL.

4. INSPECCIONE EL RELÉ BKUP LP (para CVT)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 - 5

No se aplica tensión entre los terminales 1 y 2

10 kΩ o superior

3 - 5

Se aplica tensión entre los terminales 1 y 2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé BKUP LP.
