Componentes

COMPONENTES

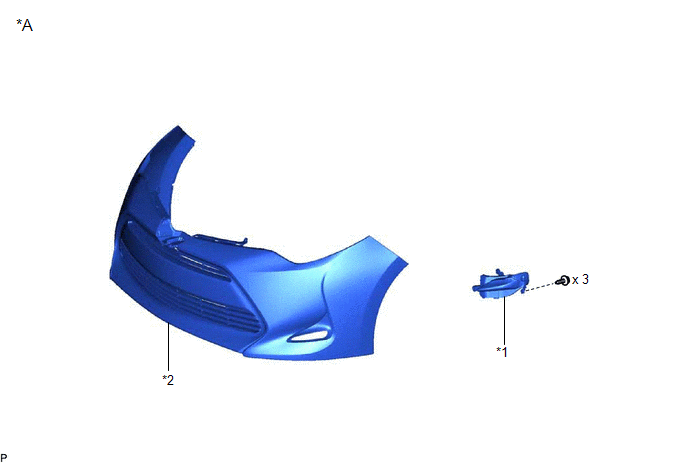

ILUSTRACIÓN

*A

Para faros de un solo haz

-

-

*1

CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA

*2

CONJUNTO DEL PARACHOQUES DELANTERO

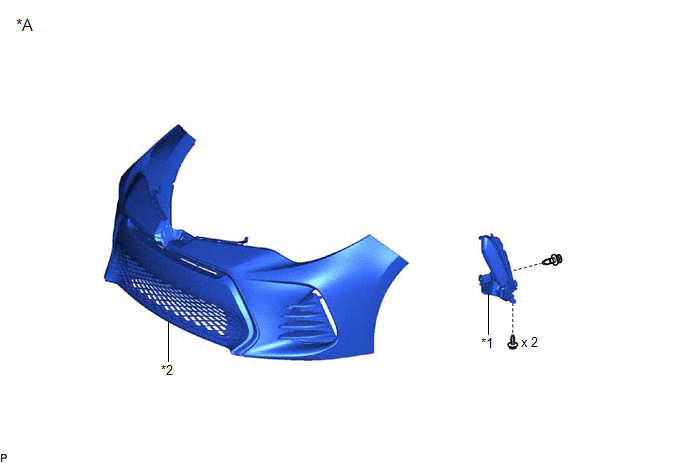

ILUSTRACIÓN

*A

Para faros de doble haz

-

-

*1

CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA

*2

CONJUNTO DEL PARACHOQUES DELANTERO

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

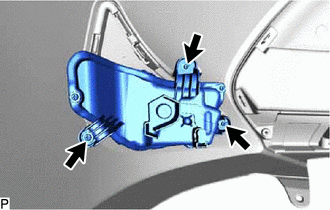

(a) Extraiga los 3 tornillos y el conjunto de luces de conducción diurna.

3. EXTRAIGA EL CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

(a) Extraiga el clip usando un extractor de clips.

Clip

Tornillo

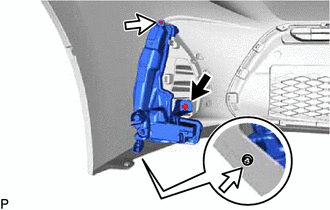

(b) Extraiga los 2 tornillos y el conjunto de luces de conducción diurna.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA IZQUIERDO

(a) Aplique tensión de la batería al conjunto de las luces de conducción diurna izquierdo y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (E)

Terminal negativo (-) de la batería → Terminal 2 (B)

Se encienden las luces de conducción diurna izquierdas

Si el resultado no es el especificado, sustituya el conjunto de las luces de conducción diurna izquierdo.

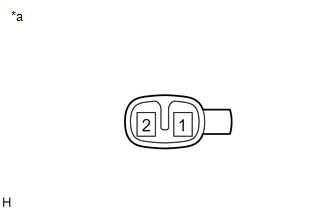

*a

Componente no conectado al mazo de cables

(Conjunto de las luces de conducción diurna izquierdo)

2. INSPECCIONE EL CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA DERECHO

(a) Aplique tensión de la batería al conjunto de las luces de conducción diurna derecho y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (E)

Terminal negativo (-) de la batería → Terminal 2 (B)

Se encienden las luces de conducción diurna derechas

Si el resultado no es el especificado, sustituya el conjunto de las luces de conducción diurna derecho.

*a

Componente no conectado al mazo de cables

(Conjunto de las luces de conducción diurna derecho)

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

(a) Instale el conjunto de las luces de conducción diurna con los 3 tornillos.

2. INSTALE EL CONJUNTO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

(a) Instale el conjunto de las luces de conducción diurna con los 2 tornillos.

(b) Instale el clip.

3. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

    InstalaciÓn
