Toyota Corolla Manual de Taller: Placa Del Alojamiento De La Rueda Trasera

Toyota Corolla Manual de Taller / Exterior del vehículo / GuarniciÓn / Paneles Exteriores / Placa Del Alojamiento De La Rueda Trasera

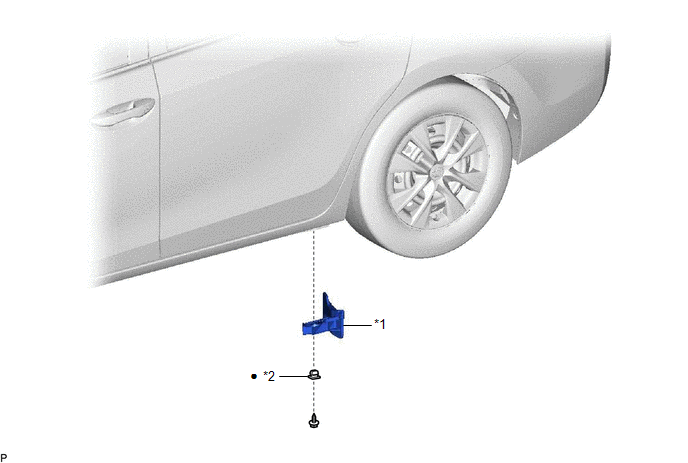

Componentes

COMPONENTES

ILUSTRACIÓN

*1

PLACA DELANTERA DEL ALOJAMIENTO DE LA RUEDA TRASERA

*2

OJAL

●

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

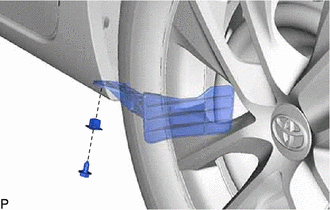

1. EXTRAIGA LA PLACA DELANTERA DEL ALOJAMIENTO DE LA RUEDA TRASERA

(a) Extraiga el tornillo, el ojal y la placa delantera del alojamiento de la rueda trasera.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA PLACA DELANTERA DEL ALOJAMIENTO DE LA RUEDA TRASERA

(a) Instale la placa delantera del alojamiento de la rueda trasera con el tornillo y el ojal nuevo.
