Toyota Corolla Manual de Taller: Componentes

COMPONENTES

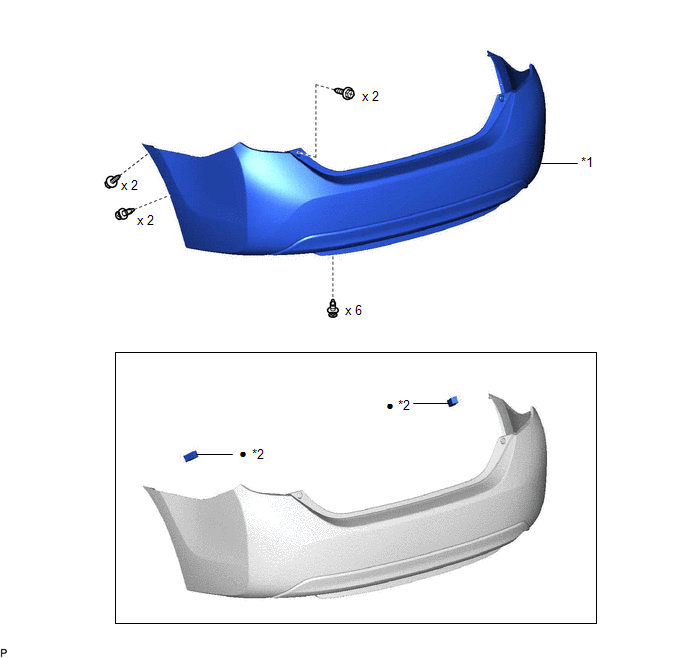

ILUSTRACIÓN

*1

CONJUNTO DEL PARACHOQUES TRASERO

*2

ALMOHADILLA DEL PARACHOQUES TRASERO

Pieza no reutilizable

-

-

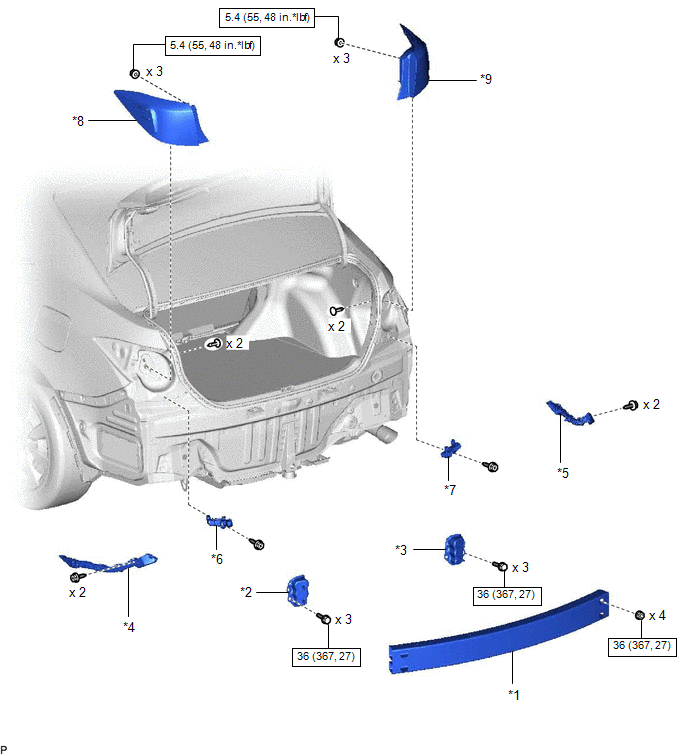

ILUSTRACIÓN

*1

REFUERZO DEL PARACHOQUES TRASERO N° 1

*2

BRAZO IZQUIERDO DEL PARACHOQUES TRASERO

*3

BRAZO DERECHO DEL PARACHOQUES TRASERO

*4

RETÉN LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

*5

RETÉN LATERAL DERECHO DEL PARACHOQUES TRASERO

*6

RETÉN SUPERIOR IZQUIERDO DEL PARACHOQUES TRASERO

*7

RETÉN SUPERIOR DERECHO DEL PARACHOQUES TRASERO

*8

CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS

*9

CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-
