Toyota Corolla Manual de Taller: Moldura Del Marco De Las Ventanillas Delanteras

Toyota Corolla Manual de Taller / Exterior del vehículo / GuarniciÓn / Paneles Exteriores / Moldura Del Marco De Las Ventanillas Delanteras

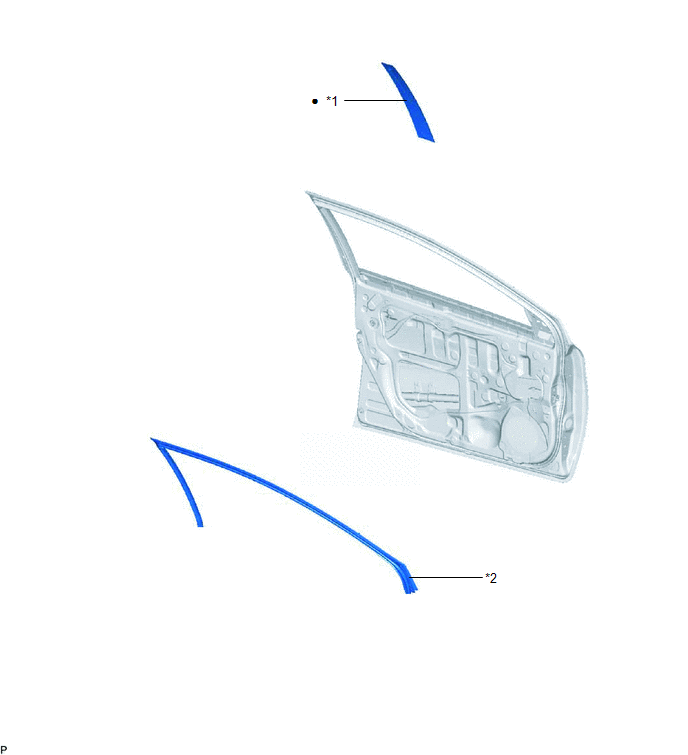

Componentes

COMPONENTES

ILUSTRACIÓN

*1

MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

*2

BANDA PROTECTORA DE LA PUERTA DELANTERA

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA MOLDURA DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA

Haga clic aquí

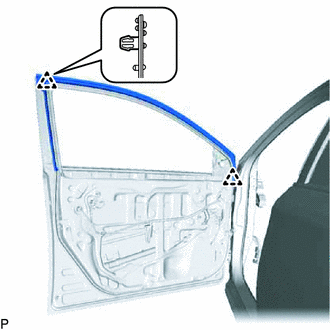

2. DESCONECTE LA BANDA PROTECTORA DE LA PUERTA DELANTERA

(a) Desenganche los 2 clips y desconecte la banda protectora de la puerta delantera.

3. EXTRAIGA LA MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

OBSERVACIÓN:

Cuando extraiga la moldura delantera del marco de las ventanillas traseras, caliéntela junto con la carrocería del vehículo con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

Moldura delantera del marco de las ventanillas traseras

20 a 30°C (68 a 86°F)

AVISO:

No caliente en exceso la carrocería del vehículo ni la moldura trasera del marco de la ventanilla delantera.

(a) Caliente con una lámpara térmica la moldura delantera del marco de las ventanillas traseras.

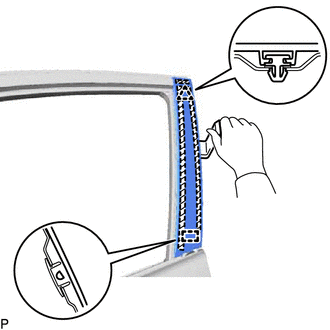

(b) Utilice un extractor de molduras, desenganche el clip y la guía y despegue la cinta adhesiva de doble cara para extraer la moldura trasera del marco de la ventanilla delantera.

Cinta adhesiva de doble cara

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

OBSERVACIÓN:

Cuando instale una nueva moldura delantera del marco de las ventanillas traseras, caliéntela junto con la carrocería del vehículo con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

Moldura delantera del marco de las ventanillas traseras

20 a 30°C (68 a 86°F)

AVISO:

No caliente en exceso la carrocería del vehículo ni la moldura trasera del marco de la ventanilla delantera.

(a) Limpie la superficie de la carrocería.

(1) Caliente la superficie de la carrocería con una lámpara térmica.

(2) Retire la cinta doble de la carrocería.

(3) Limpie cualquier residuo de la cinta adhesiva con un limpiador.

(b) Instale una nueva moldura delantera del marco de las ventanillas traseras.

(1) Caliente con una lámpara térmica la carrocería y la nueva moldura delantera de las ventanillas traseras.

(2) Extraiga el papel protector de la moldura delantera del marco de las ventanillas traseras.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

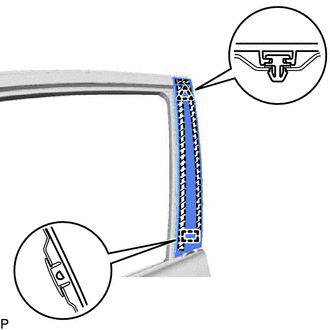

(3) Enganche el clip y la guía, e instale la moldura trasera del marco de las ventanillas delanteras.

Cinta adhesiva de doble cara

2. CONECTE LA BANDA PROTECTORA DE LA PUERTA DELANTERA

(a) Enganche los 2 clips y conecte la banda protectora de la puerta delantera.

3. INSTALE EL CONJUNTO DE LA MOLDURA DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA

Haga clic aquí
