Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS TRASERO

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

Haga clic aquí

6. EXTRAIGA LA BANDA PROTECTORA INTERIOR DE LAS VENTANILLAS TRASERAS

Haga clic aquí

7. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

Haga clic aquí

8. DESCONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA

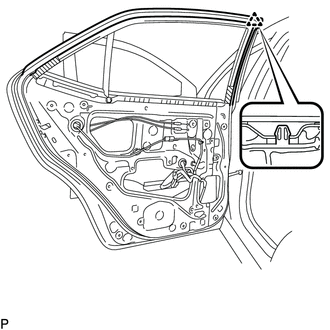

(a) Desenganche el clip con el extractor de clips y desconecte la banda protectora de la puerta trasera.

9. EXTRAIGA EL CARRIL DE LA VENTANILLA TRASERA

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

Haga clic aquí

11. EXTRAIGA EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

Haga clic aquí

12. EXTRAIGA EL SUBCONJUNTO DE LA VENTANILLA TRASERA

Haga clic aquí

13. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

(a) Para tipo de resina:

(1) Coloque cinta protectora alrededor del conjunto de la moldura de la puerta trasera.

*a	Cinta protectora
	Cinta protectora

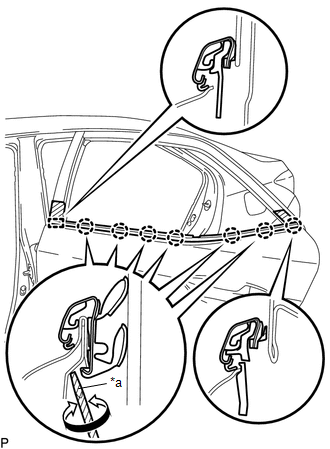

(2) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 8 garras, tal como se muestra en la ilustración, y extraiga el conjunto de la moldura del cinturón de seguridad de las puerta traseras.

(b) Para tipo de revestimiento:

(1) Coloque cinta protectora alrededor del conjunto de la moldura de la puerta trasera.

*a	Cinta protectora
	Cinta protectora

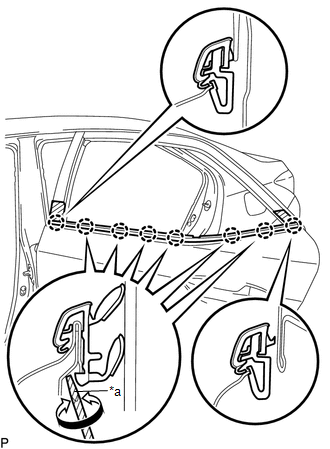

(2) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 7 garras, tal como se muestra en la ilustración y la guía, y extraiga el conjunto de la moldura del cinturón de seguridad de las puerta traseras.
